Когда вы значительно улучшаете производственный процесс. Компьютерная томография ZEISS
reliabiltyMADE BY ZEISS

КТ технология ZEISS

Аппараты ZEISS METROTOM и ZEISS VoluMax CT создавались по одинаковым проверенным на практике принципам. Эти системы имеют коническую траекторию пучка и плоский детектор изображения. Высокоточные оси подачи для позиционирования и вращения заготовки обеспечивают исключительную повторяемость результатов. Предусмотрены различные конструкции трубок, осей и детектора. Их можно комбинировать в соответствии с требованиями каждого заказчика.

Метрологический контроль компонентов из легких металлов

Метрологический контроль компонентов из легких металлов

Процесс контроля методом КТ: томография, реконструкция, оценка

Процесс контроля с помощью компьютерного томографа ZEISS включает три фазы. Первый шаг - это рентгеноскопия детали. Компонент вращается на прецизионном поворотном столе для последовательного проецирования отдельных рентгеновских 2D-изображений на экран детектора. Второй шаг - это реконструкция объемного изображения: компьютер объединяет рентгеновские 2D-изображения для создания объемной 3D-модели. В этот момент компонент также может подвергаться оптическому анализу в 3D. Третий шаг - это оценка и визуализация: создается соответствующая 3D-модель данных для проведения анализа или создания информативной 3D-визуализации.

Высокая точность и скорость

В любом компьютерном томографе существует физическая корреляция между мощностью рентгеновской трубки, точностью отображения и необходимым временем облучения. Уменьшение мощности создает чистое фокальное пятно, что обеспечивает получение четкого изображения. При этом необходимо увеличивать время облучения, чтобы получить достаточно графической информации. Это можно сравнить с фотографированием, где время экспозиции увеличивается при низкой окружающей освещенности. ZEISS предлагает систему, соответствующую вашим требованиям, с прекрасно согласованными компонентами – от сверхточных до исключительно быстрых.

Подробнее о ZEISS CALYPSO

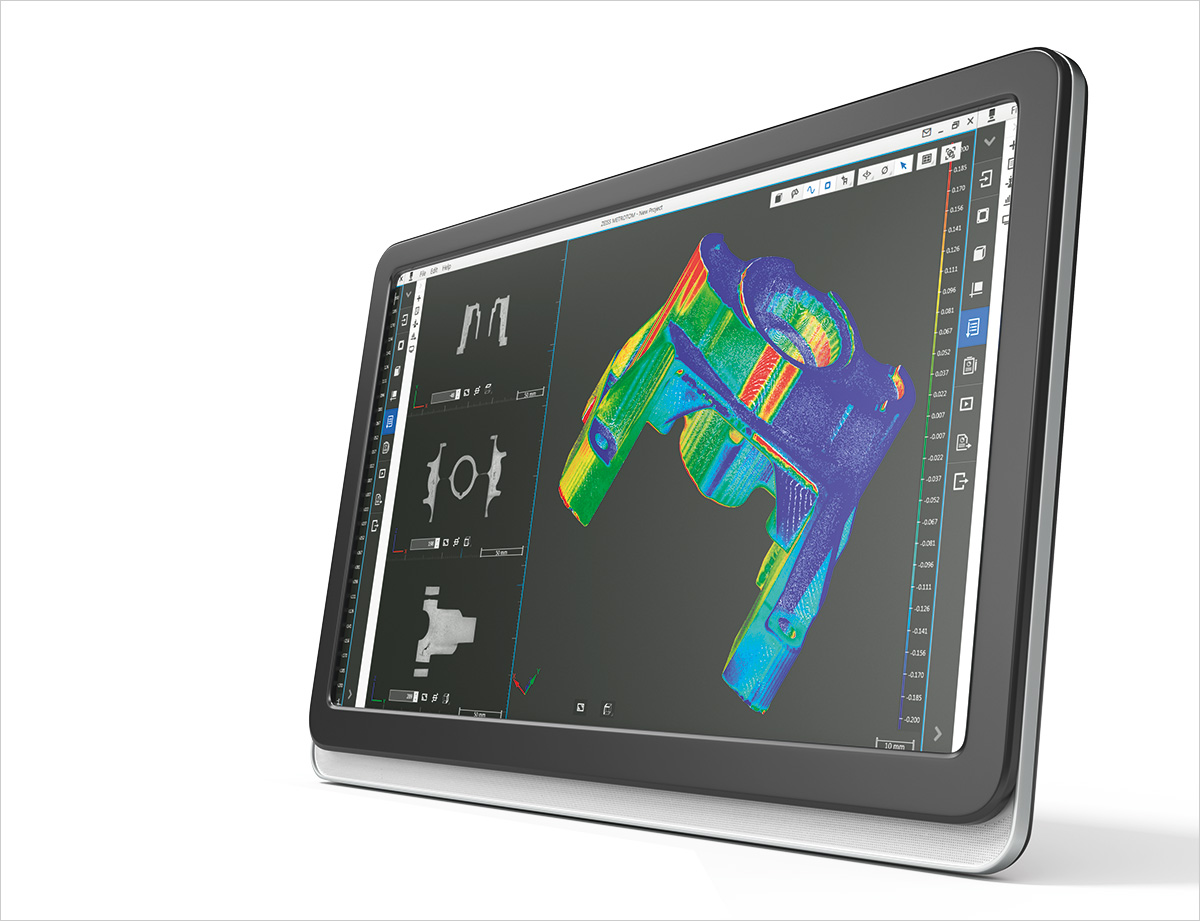

Программное обеспечение ZEISS для визуализации и анализа

Программное обеспечение ZEISS для визуализации и анализа

Программное обеспечение ZEISS для визуализации и анализа

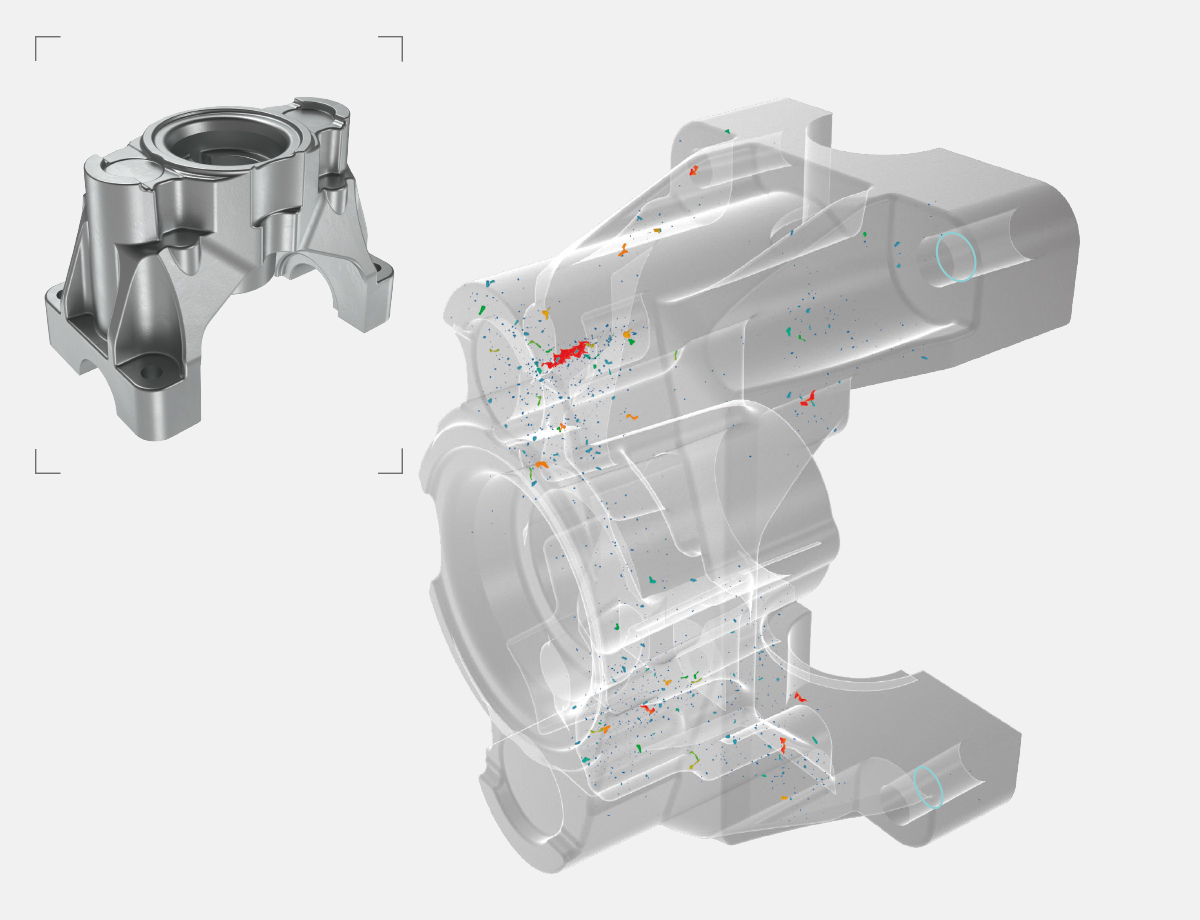

Это программное обеспечение обеспечивает информативную 3D-визуализацию и изображение объектов в разрезе, исходя из созданных системой ZEISS METROTOM OS данных об объемных элементах. С помощью этого программного обеспечения можно эффективно выполнять такие задания, как анализ пористости, обнаружение дефектов и контроль сборки. Помимо визуализации программа также предоставляет информацию о форме, размере и положении таких элементов, как несплошности структуры и включения. Кроме того, программа предназначена для метрологической оценки данных. Данные объемных элементов, выдаваемые системой ZEISS METROTOM OS, соответствуют принятым на рынке стандартам и совместимы с программами других производителей.

Обратное проектирование ZEISS для эффективной коррекции оснастки

Программное обеспечение для обратного проектирования ZEISS Reverse Engineering предоставляет готовые к использованию данные САПР для коррекции оснастки для литья под давлением, исходя из всего одного цикла КТ-сканирования. Обычно для чистовой обработки инструмента бывает достаточно одного цикла коррекции. Это позволяет на несколько недель сократить процесс коррекции, а значит и ускорить выход на рынок.

Подробнее об обратном проектировании ZEISS Reverse Engineering

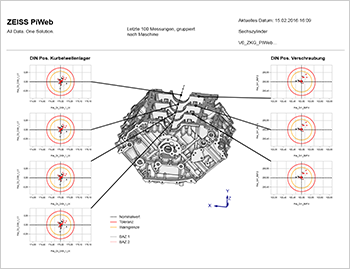

Управление данными по качеству с помощью ZEISS PiWeb

С помощью ZEISS PiWeb оценку и визуализацию на основе рентгеновского 3D-сканирования можно выполнять по сети в любой точке света. Результаты КТ можно использовать на любой стадии промышленного производства наряду с другими данными о технологическом процессе и качестве. Информативные диаграммы, статистический анализ и изображения САПР визуализируют полученные данные и позволяют осуществлять оптимальный контроль за всеми производственными процессами.

Подробнее о ZEISS PiWeb
