Module Autoimmersion pour ZEISS Axio Observer 7​
Produit

Module Autoimmersion pour ZEISS Axio Observer 7​

Acquisition des données fiable du début à la fin​

Un fluide d'immersion entre l'échantillon et l'objectif est nécessaire pour l'imagerie à haute résolution. L'ajout manuel de fluides d'immersion risque d'entraîner la perte de points de données ou même d'endommager le microscope en raison d'une erreur de l'utilisateur ; c'est également fastidieux et inefficace. Le module Autoimmersion pour les systèmes confocaux et à champ large ZEISS Axio Observer 7 est votre solution automatisée et facile à utiliser pour maintenir les fluides d'immersion pour les objectifs à immersion dans l'eau.

  • Application automatisée, sans intervention manuelle, de l'eau pour l'immersion
  • Risque réduit pour vos expériences et vos microscopes
  • Conception d'expériences complexes pour la collecte de données non supervisées
  • Efficacité et rendement améliorés
Réduisez les risques pour vos expériences et pour votre microscope

Réduisez les risques pour vos expériences et pour votre microscope

Le module automatise l'application des fluides d'immersion pour les objectifs d'immersion dans l'eau. L'eau est pompée directement entre l'échantillon et l'objectif. Seuls quelques microlitres sont utilisés par application et un système de protection de l'eau intégré garantit un fonctionnement sûr. Le fluide d'immersion est appliqué tout en maintenant une mise au point et une position objectives, ce qui permet de ne pas perturber vos expériences. Cette méthode élimine les erreurs d'utilisation courantes qui se produisent lors de l'utilisation manuelle des fluides d'immersion.

Une fonctionnalité sans compromis

Une fonctionnalité sans compromis

Le module d'auto-immersion est facile à installer et compatible avec de nombreux objectifs à immersion dans l'eau de ZEISS. L'installation est simple, même dans le cas de configurations difficiles telles qu'un microscope avec un incubateur XL opaque. Aucun outil n'est nécessaire pour déplacer les composants entre les objectifs. Il est possible de changer la pipette d'objectif en quelques secondes. Les capacités de vos objectifs n'en seront pas compromises. Le module ne réduit pas la distance de travail et ne bloque pas la visibilité ni l'accès au collier de correction.

Intégration complète du logiciel pour un fonctionnement simple et intuitif

Intégration complète du logiciel pour un fonctionnement simple et intuitif

L'intégration directe du module Autoimmersion dans le logiciel d'imagerie ZEISS ZEN ainsi que dans l'écran tactile de contrôle de ZEISS Axio Observer 7 permet à l'utilisateur un fonctionnement simple et intuitif avec un minimum d'interactions et ce, même à distance. Appliquez des fluides d'immersion à la demande lors d'expériences d'imagerie manuelle ou à distance, ou à des intervalles préprogrammés lors d'expériences d'imagerie automatisée, le tout sans toucher le microscope.

Découvrez le module Autoimmersion ZEISS en action​

Immersion dans l'eau automatisée et sans intervention manuelle​

  • Immersion dans l'eau automatisée et sans intervention manuelle pour une acquisition fiable des données du début à la fin
  • Préparation d'un objectif à eau pour une immersion automatisée​
  • Créer une expérience d'auto-immersion
  • Passage de la pipette d'alimentation d'un objectif à l'autre
  • Changement de l'équipement d'auto-immersion d'un objectif à l'autre
  • Immersion dans l'eau automatisée et sans intervention manuelle pour une acquisition fiable des données du début à la fin
    Module Autoimmersion pour ZEISS Axio Observer 7
  • Le module Autoimmersion ZEISS est facile à installer et compatible avec tous les objectifs à immersion dans l'eau ZEISS
    Préparation d'un objectif à eau pour une immersion automatisée
  • L'intégration directe dans le logiciel d'imagerie ZEISS ZEN permet un fonctionnement simple et intuitif avec un minimum d'interactions avec l'utilisateur.
    Immersion automatisée lors d'expériences à long terme
  • Si plusieurs objectifs sont équipés du module, la pipette peut passer d'un objectif à l'autre en quelques secondes seulement.
    Passage de la pipette d'alimentation d'un objectif à l'autre
  • Un système de protection contre l'eau intégré garantit un fonctionnement sûr. Le nettoyage de l'objectif s'effectue rapidement à l'aide d'un papier à lentilles.
    Nettoyage de l'objectif à eau

Immersion automatisée pour les expériences complexes

Améliorez votre efficacité et votre rendement

Multipliez par 2,5 votre rendement en concevant des expériences collectant des données en dehors des heures de travail, par ex. la nuit ou le week-end.
Multipliez par 2,5 votre rendement en concevant des expériences collectant des données en dehors des heures de travail, par ex. la nuit ou le week-end.

Multipliez par 2,5 votre rendement en concevant des expériences collectant des données en dehors des heures de travail, par ex. la nuit ou le week-end.

Multipliez par 2,5 votre rendement en concevant des expériences collectant des données en dehors des heures de travail, par ex. la nuit ou le week-end.

Faites un meilleur usage de votre temps et de vos heures de repos

Concevez des expériences complexes pour une collecte de données non supervisée là où auparavant vous deviez rester près du microscope afin de vous assurer qu'il y avait toujours suffisamment de fluide d'immersion. Cela inclut notamment des expériences étendues d'imagerie de cellules vivantes et/ou d'acquisition de données multipositions. Consacrez votre temps à d'autres projets pendant que votre microscope collecte des données en totale autonomie. Le module Autoimmersion ZEISS vous permet de collecter des données fiables jusqu'à la fin de votre expérience.

Dr Aurélie Jost

Avec le module Autoimmersion, je peux optimiser l'utilisation de mes microscopes. Pendant la journée, les utilisateurs peuvent réaliser de courtes expériences ou optimiser les paramètres d'imagerie, tandis que les expériences à long terme se déroulent de manière automatisées la nuit.

Dr Aurélie Jost

Chef du Centre d'imagerie Microverse, Université Friedrich Schiller de Jena (Allemagne)​

Module Autoimmersion ZEISS en action

Exemples d'application

Les cellules HEK KO PEX5 exprimant l'eGFP avec un signal de ciblage péroxysomal de type 1 photocagé ont été reconstituées avec le récepteur d'importation péroxysomal PEX5.
Les cellules HEK KO PEX5 exprimant l'eGFP avec un signal de ciblage péroxysomal de type 1 photocagé ont été reconstituées avec le récepteur d'importation péroxysomal PEX5.  Échantillon avec l'aimable autorisation de K. Reglinski, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)
Échantillon avec l'aimable autorisation de K. Reglinski, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)

Échantillon avec l'aimable autorisation de K. Reglinski, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)

Expériences sur cellules vivantes pendant des périodes prolongées grâce à l'immersion automatisée

Les cellules HEK KO PEX5 exprimant l'eGFP avec un signal de ciblage péroxysomal de type 1 photocagé ont été reconstituées avec le récepteur d'importation péroxysomal PEX5. Un changement de conformation de la photocage induit par la lumière entraîne l'exposition du signal de ciblage péroxysomal. Si le PEX5 WT est exprimé, l'accumulation du signal eGFP dans les péroxysomes en pointillés peut être surveillée (rangée supérieure). Dans le cas du PEX5 muté (rangée du bas), même après 18 heures, aucune importation péroxysomale n'a pu être détectée.

L'absorption des nanoparticules à l'intérieur des cellules
L'absorption des nanoparticules à l'intérieur des cellules  Avec l'aimable autorisation de : F. Páez Larios et C. Eggeling, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)
Avec l'aimable autorisation de : F. Páez Larios et C. Eggeling, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)

Avec l'aimable autorisation de : F. Páez Larios et C. Eggeling, Institut d'optique appliquée et de biophysique, Université Friedrich Schiller de Jena (Allemagne)

Expérience de laps de temps prolongé, multipositions, avec immersion automatisée

Lorsque vous travaillez avec des échantillons vivants, vous ne savez pas forcément où l'événement qui vous intéresse va se produire. De nombreux emplacements d'une plaque à titrage multiple sont acquis ainsi que de multiples plans Z sur plusieurs heures à 37°C en utilisant la ré-immersion afin de capturer l'absorption des nanoparticules par les macrophages. La région montrée ci-dessus est un sous-ensemble de l'ensemble de données beaucoup plus vaste qui a été capturé à l'aide de l'imagerie automatisée et qui montre l'absorption des nanoparticules à l'intérieur des cellules (rangée supérieure). La surface des cellules a également été imagée afin de vérifier que les nanoparticules se trouvent à l'intérieur des cellules et ne sont pas simplement posées sur leur surface (rangée du bas).

De petits liposomes fluorescents rouges et différentes concentrations de protéine Sar1p (partiellement marquée avec Alexa Fluor 488) ont été mélangés dans une plaque à 96 titrages et mesurés automatiquement pendant 15 heures. Krüger et al., Biophys. J. 2017.
De petits liposomes fluorescents rouges et différentes concentrations de protéine Sar1p (partiellement marquée avec Alexa Fluor 488) ont été mélangés dans une plaque à 96 titrages et mesurés automatiquement pendant 15 heures. Krüger et al., Biophys. J. 2017. Échantillon avec l'aimable autorisation de C. Haupt et K. Bacia, Université de Halle (Allemagne)
Échantillon avec l'aimable autorisation de C. Haupt et K. Bacia, Université de Halle (Allemagne)

De petits liposomes fluorescents rouges et différentes concentrations de protéine Sar1p (partiellement marquée avec Alexa Fluor 488) ont été mélangés dans une plaque à 96 titrages et mesurés automatiquement pendant 15 heures. Krüger et al., Biophys. J. 2017.

De petits liposomes fluorescents rouges et différentes concentrations de protéine Sar1p (partiellement marquée avec Alexa Fluor 488) ont été mélangés dans une plaque à 96 titrages et mesurés automatiquement pendant 15 heures. Krüger et al., Biophys. J. 2017. Échantillon avec l'aimable autorisation de C. Haupt et K. Bacia, Université de Halle (Allemagne)

Acquisition des données précises dans des échantillons aqueux

Le module Autoimmersion ZEISS est à la fois rapide et précis, garantissant une collecte précise de vos données, même en vous déplaçant sur plusieurs positions d'un échantillon à titrage multiple. Comme indiqué ici, les chercheurs ont préparé des titrages avec différentes concentrations d'une protéine marquée par fluorescence et ont pu mesurer avec précision la courbe de liaison aux liposomes fluorescents rouges en utilisant la spectroscopie de corrélation croisée de fluorescence (FCCS).

Téléchargements

    • ZEISS Axio Observer

      Your open and flexible inverted microscope platform with AI assisted experiment startup

      Pages: 27
      Taille du fichier: 9 MB
    • Autoimmersion Module for ZEISS Axio Observer 7

      Reliable Data Acquisition from Start to Finish

      Pages: 6
      Taille du fichier: 2 MB

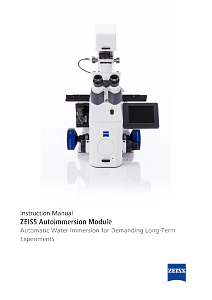

    • ZEISS Autoimmersion Module

      Instruction Manual (English)

      Pages: 54
      Taille du fichier: 5 MB
