蔡司Mineralogic——在2D和3D环境中进行矿相识别和结构分析
软件

蔡司Mineralogic

在2D和3D环境中进行矿相识别和结构分析

  • 自动定量矿物学
  • Mineralogic 2D
  • Mineralogic 3D

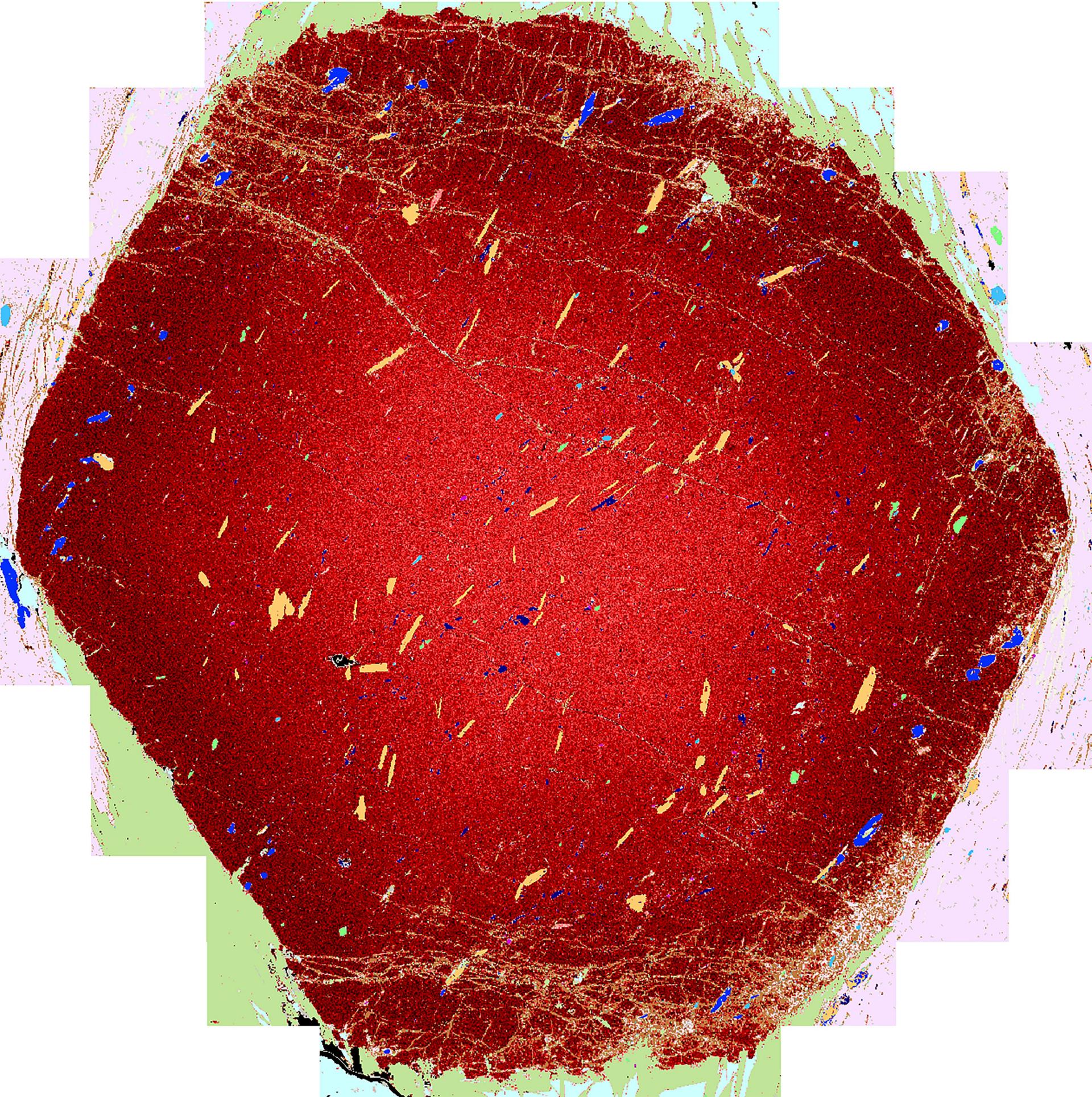

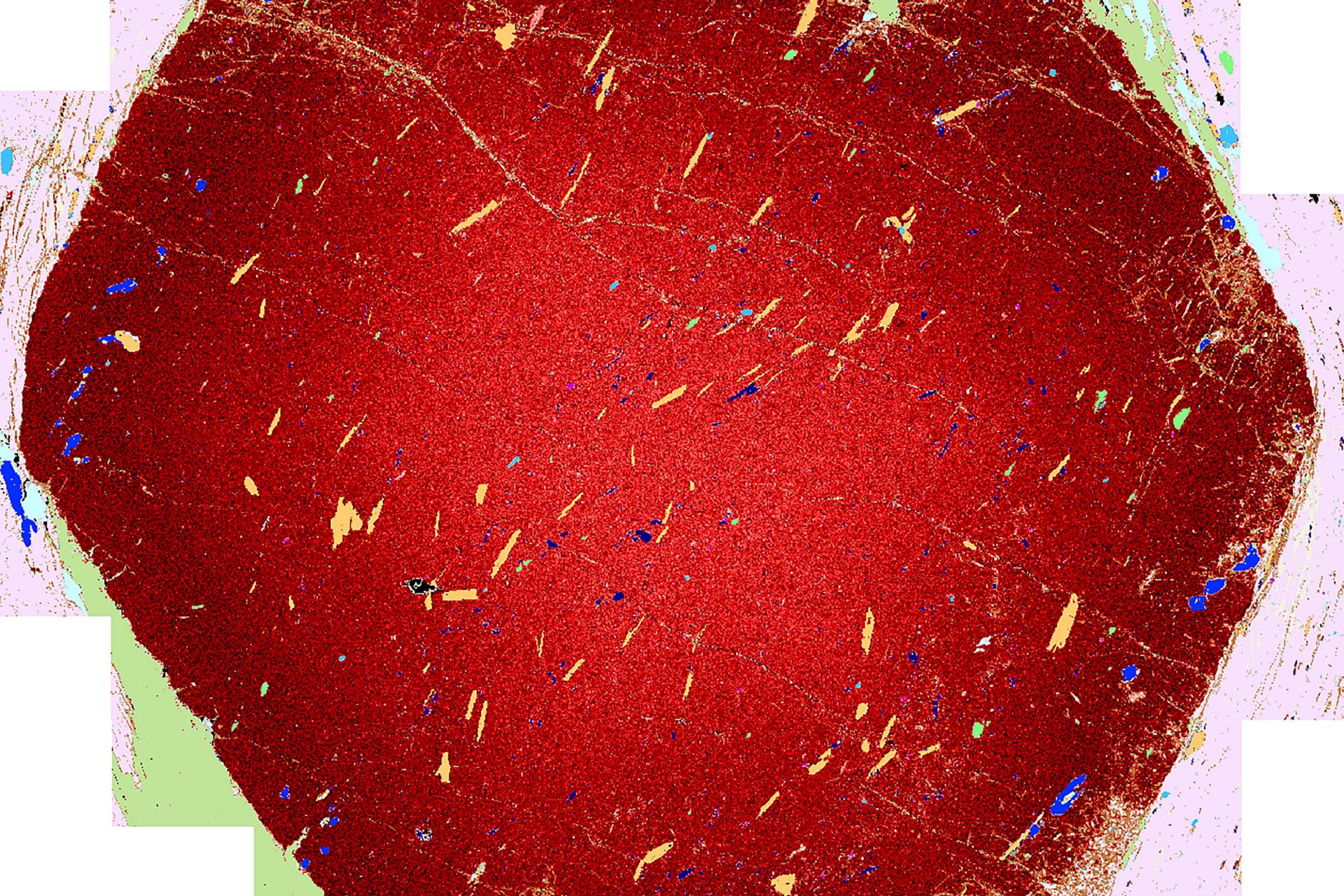

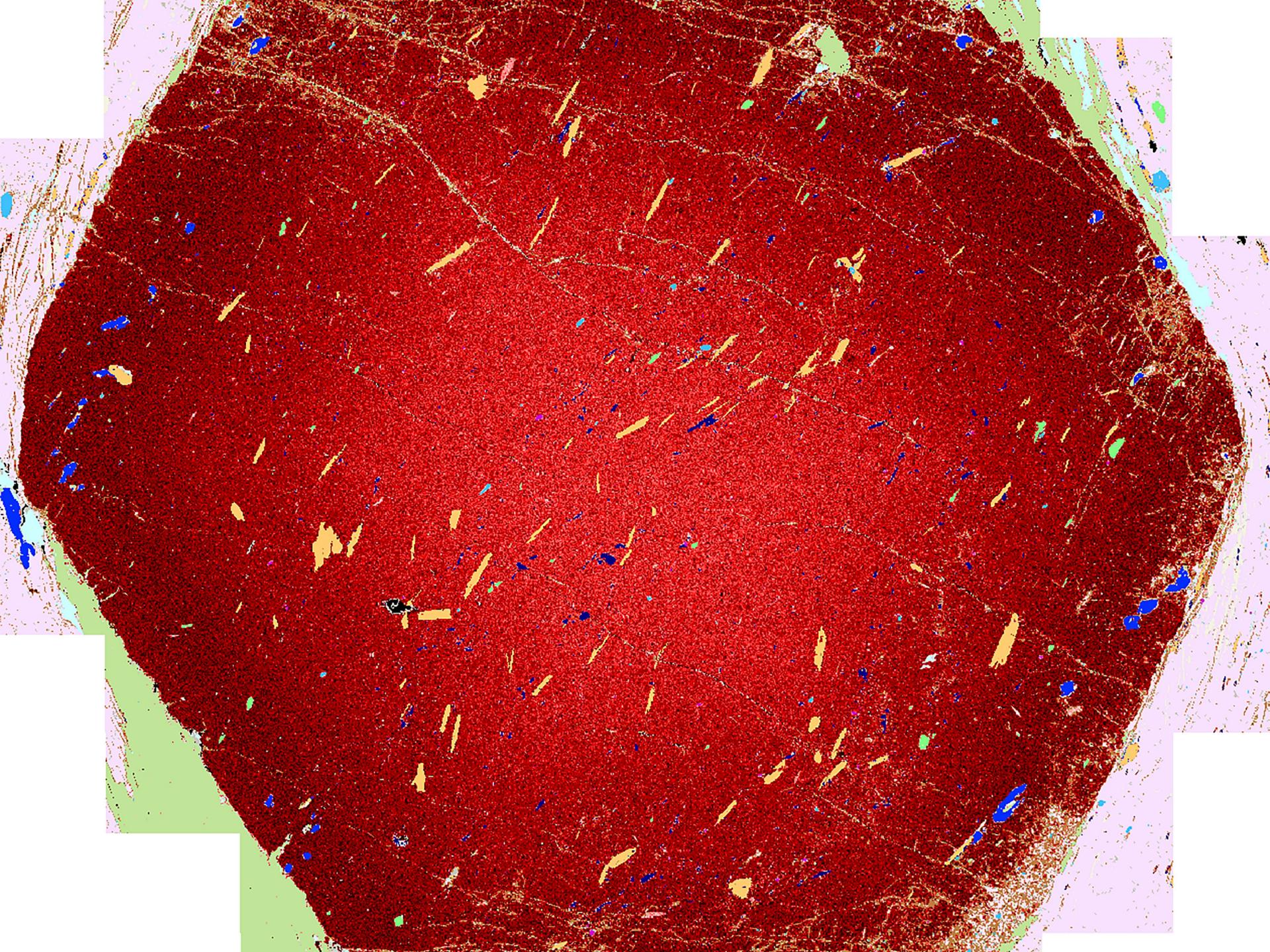

使用蔡司SEM和Mineralogic 2D进行CHEMera成像,此成像结合了地球化学变化与相识别表征。样品为来自苏格兰格莱内尔格的石榴石-蓝晶石片麻岩变质岩
使用蔡司SEM和Mineralogic 2D进行CHEMera成像

使用蔡司SEM和Mineralogic 2D进行CHEMera成像,此成像结合了地球化学变化与相识别表征。样品为来自苏格兰格莱内尔格的石榴石-蓝晶石片麻岩变质岩

蔡司Mineralogic

自动定量矿物学

随着对资源需求的不断增加,在开采流程更为复杂且回报更低的矿石时,便需要进行评估。如要大幅度提高采收率,则要提高工作效率,其中包括要详细了解矿体,以及会对选矿过过程产生影响的矿物学。

自动化可以将个人和组织从繁重、费时的任务中解放出来,使他们有更多时间来进行更具战略性和提升生产力的工作。

蔡司Mineralogic 2D和3D结合了先进的显微技术与扫描电子显微镜(SEM)和X射线显微镜(XRM),集成了出色的能量色散光谱(EDS)和基于AI的深度学习算法的优势,可提供自动化定量矿物分析,从而提高您的分析能力和生产力。

从深入的岩石学研究到高效率的矿物解离工作流,再到定量地球化学,蔡司Mineralogic解决方案是对样品进行精准地质分析的理想解决方案。

图片说明:使用蔡司SEM和Mineralogic 2D进行CHEMera成像,此成像结合了地球化学变化与相识别表征。样品为来自苏格兰格莱内尔格的石榴石-蓝晶石片麻岩变质岩

Mineralogic 2D

概览

Mineralogic 2D将高分辨率SEM成像与EDS结果相结合,提供基于SEM的自动定量矿物学(AQM)。Mineralogic是一种多功能系统,专为精准而灵活的分析打造。任何成像探测器(SE、BSD、CL等)都可以单独或组合使用,用于在执行定量化学分析之前定义分析区域,根据矿相化学组分自动分类矿相,并提供关于形态、化学、解离和结构参数的详细输出。

Mineralogic 2D可用于:

  • 定量化学分析和分类
  • 形态化学和岩石学分类
  • 地球化学研究
  • 矿体表征
  • 针对采矿的特定输出
  • 钙热图突出了产自苏格兰格莱内尔格的分区石榴石
  • 产自苏格兰洛蒙德湖的分区石榴石
  • 钙热图突出了产自苏格兰格莱内尔格的分区石榴石
    钙热图突出了产自苏格兰格莱内尔格的分区石榴石

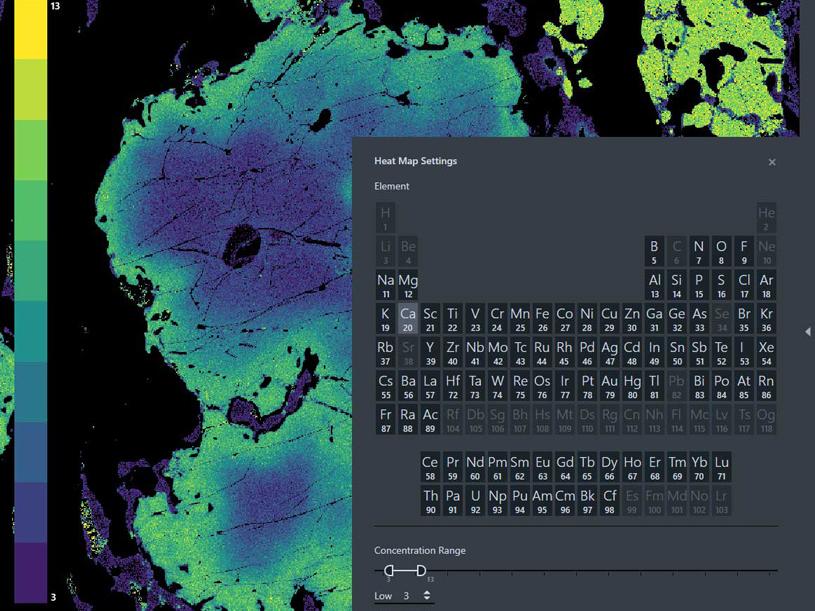

    钙热图突出了产自苏格兰格莱内尔格的分区石榴石。直观的元素周期表用户界面实现地球化学数据的简单动态成像。

    钙热图突出了产自苏格兰格莱内尔格的分区石榴石。直观的元素周期表用户界面实现地球化学数据的简单动态成像。

  • 产自苏格兰洛蒙德湖的分区石榴石
    产自苏格兰洛蒙德湖的分区石榴石

    产自苏格兰洛蒙德湖的分区石榴石。CHEMera成像结合了地球化学变化及演变中夹杂物组合的相识别,可以绘制地质演变历史。

    产自苏格兰洛蒙德湖的分区石榴石。CHEMera成像结合了地球化学变化及演变中夹杂物组合的相识别,可以绘制地质演变历史。

Mineralogic 2D

产品优势

  • 利用详细的矿物和样品的化学以及颗粒信息,做出基于事实的操作决策。
  • 通过对化学成分的识别和定量分析,对不同矿物颗粒自动归类、识别和定量。
  • 将化学成分与晶粒尺寸、形状参数、灰度和孔隙率相结合,实现在线形态化学定量,并将所有结果制成列表。
  • 将用于定量化学的拼接样品与晶粒尺寸、形状参数、灰度和孔隙率相结合,实现在线形态化学定量,并将所有结果制成列表。显示和导出地球化学数据,以确保灵活的下游工作流。

Mineralogic 3D

概览

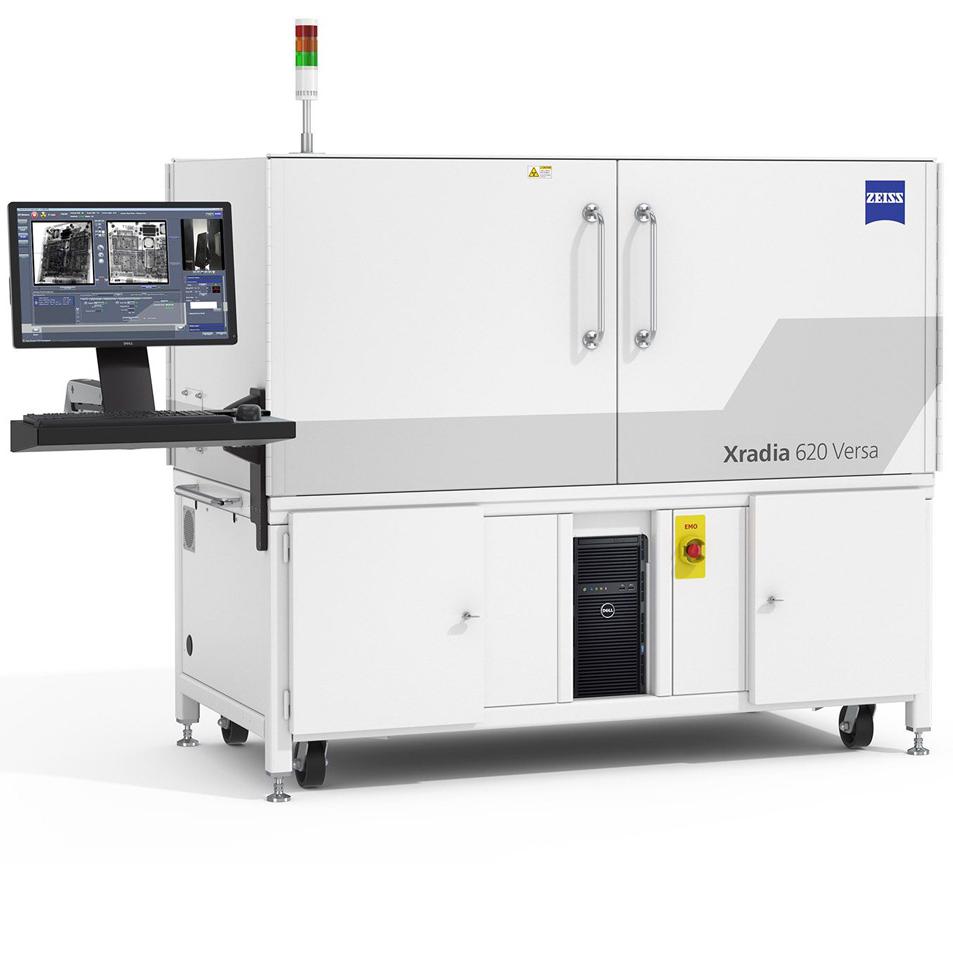

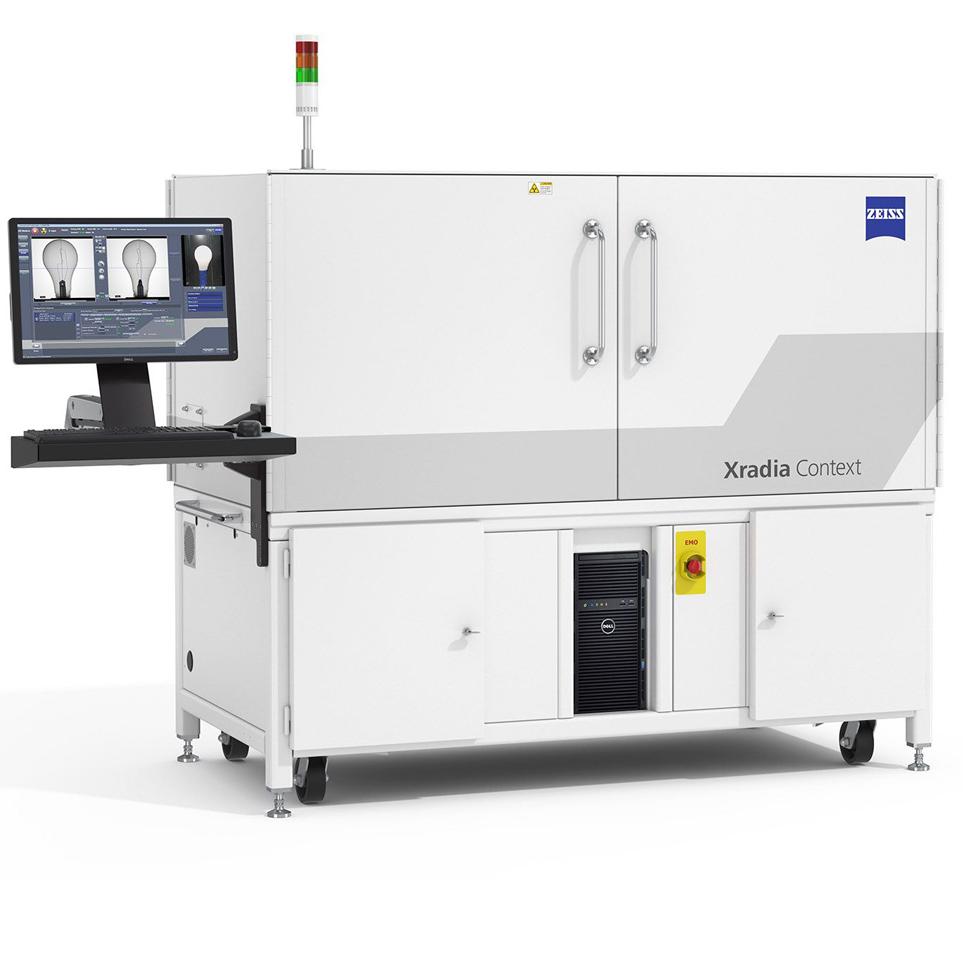

蔡司Mineralogic 3D建立在性能出众的蔡司Xradia 3D X射线显微镜和使用蔡司DeepRecon Pro的microCT平台上,结合了先进灵活的机器学习协议,可轻松识别与相同成分的其他颗粒接触的单个颗粒。之后它会自动对颗粒进行单独分析,以提供一系列相关输出,例如模态矿物学、体积、孔隙率、费雷特直径尺寸测量、伴生矿物和解离。

因为可以在三个维度上完整地查看每个晶粒,使用Mineralogic 3D时几乎不需要制备样品,且无需进行立体假设,获取可操作数据的时间也有显著减少。此外,由于X射线的非破坏性,珍贵的样品(如陨石和太空返回样品)都能够得到保存。

 Mineralogic 3D 可用于:

  • 矿物分类
  • 模态矿物学、伴生矿物和解离
  • 矿体表征
  • 粉碎评估
  • 流程控制

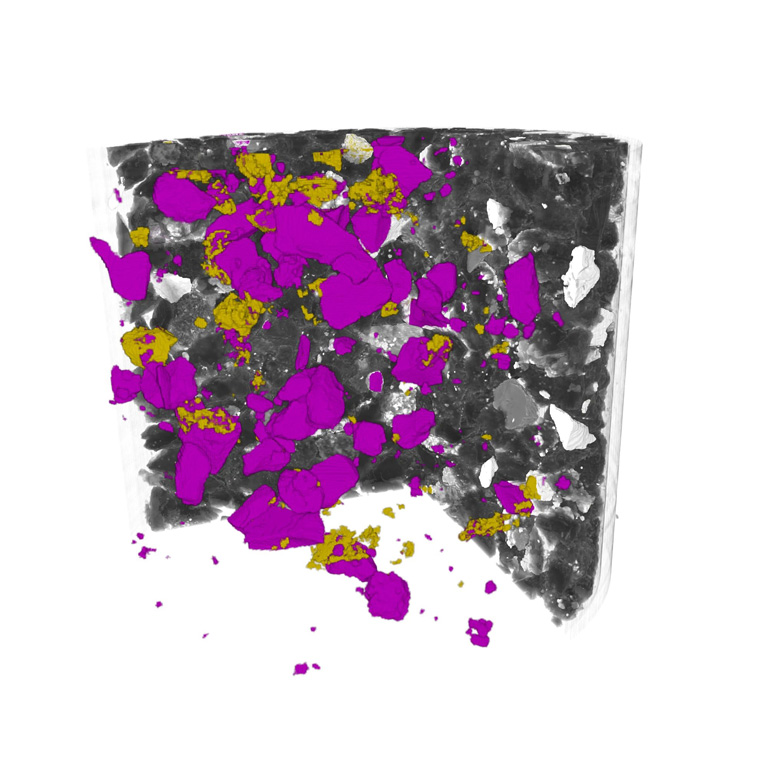

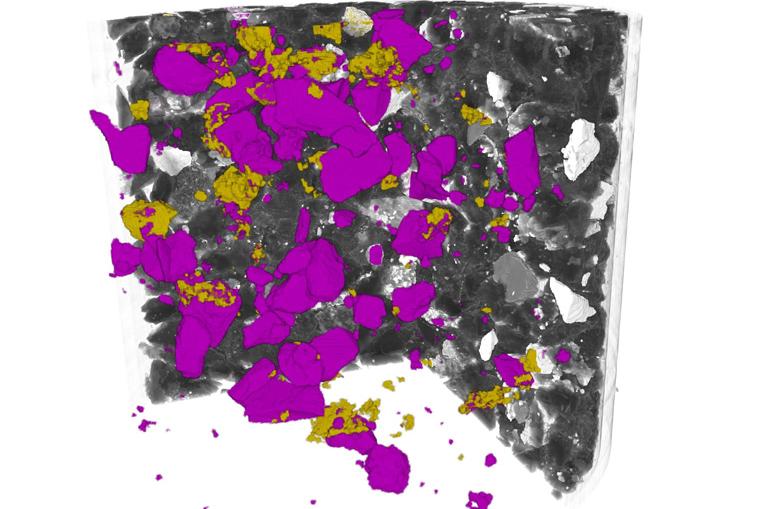

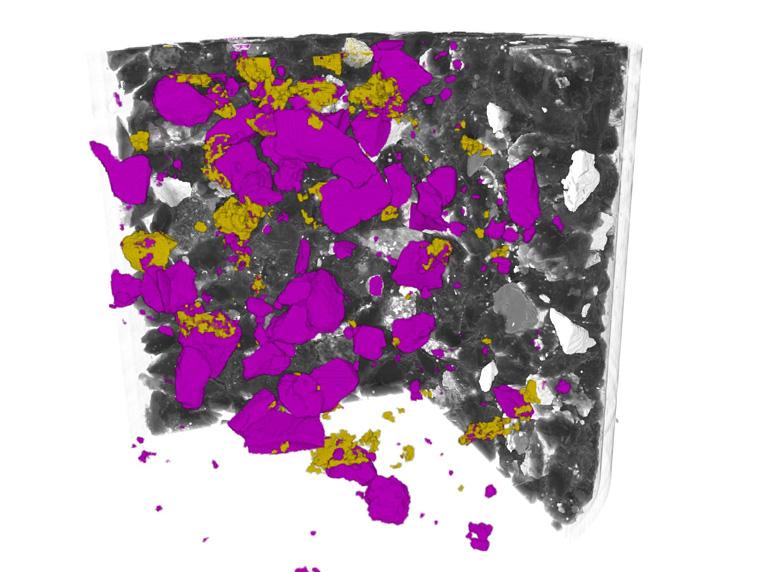

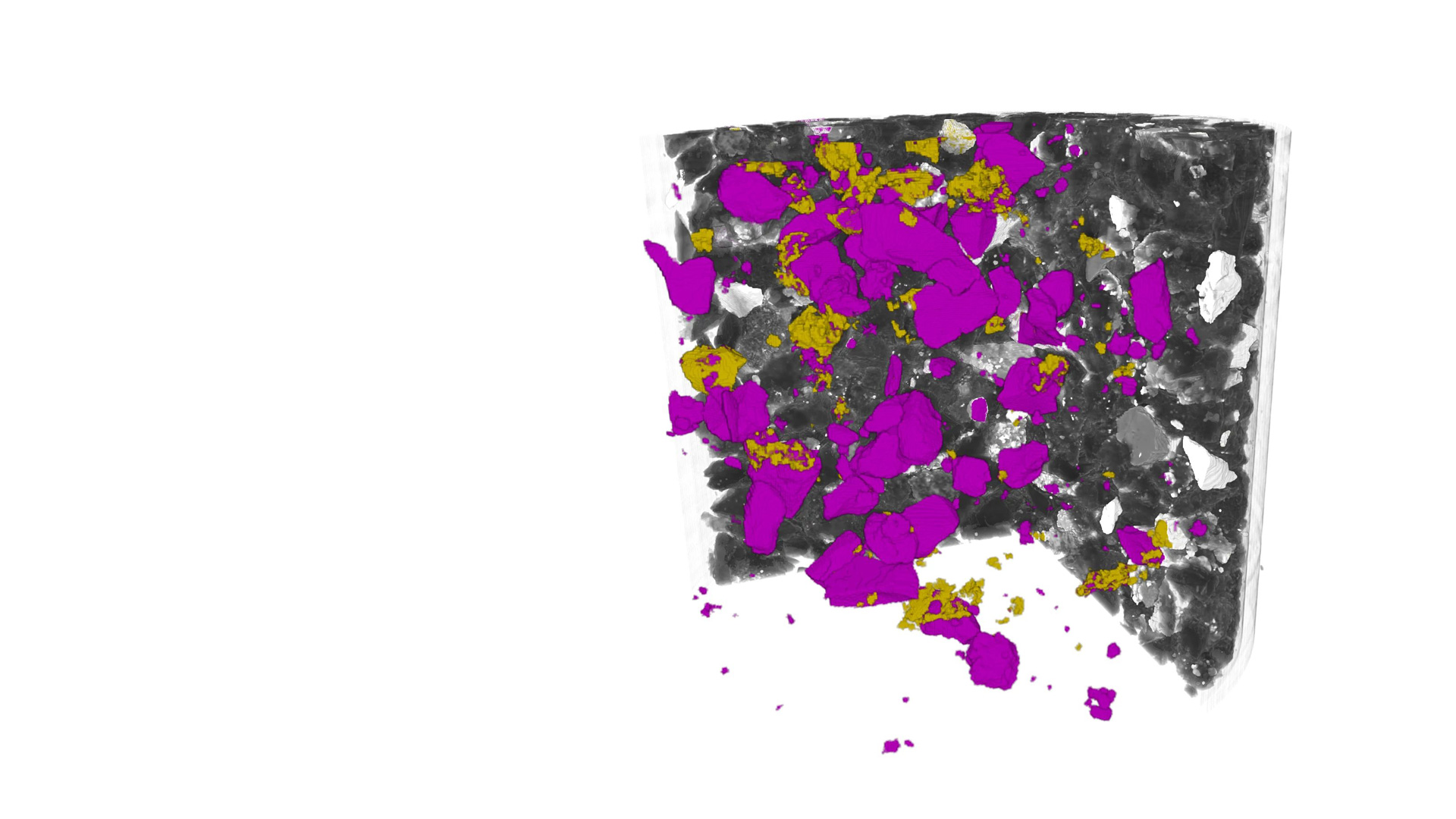

  • 脉石中黄铁矿和黄铜矿的暴露和分类。

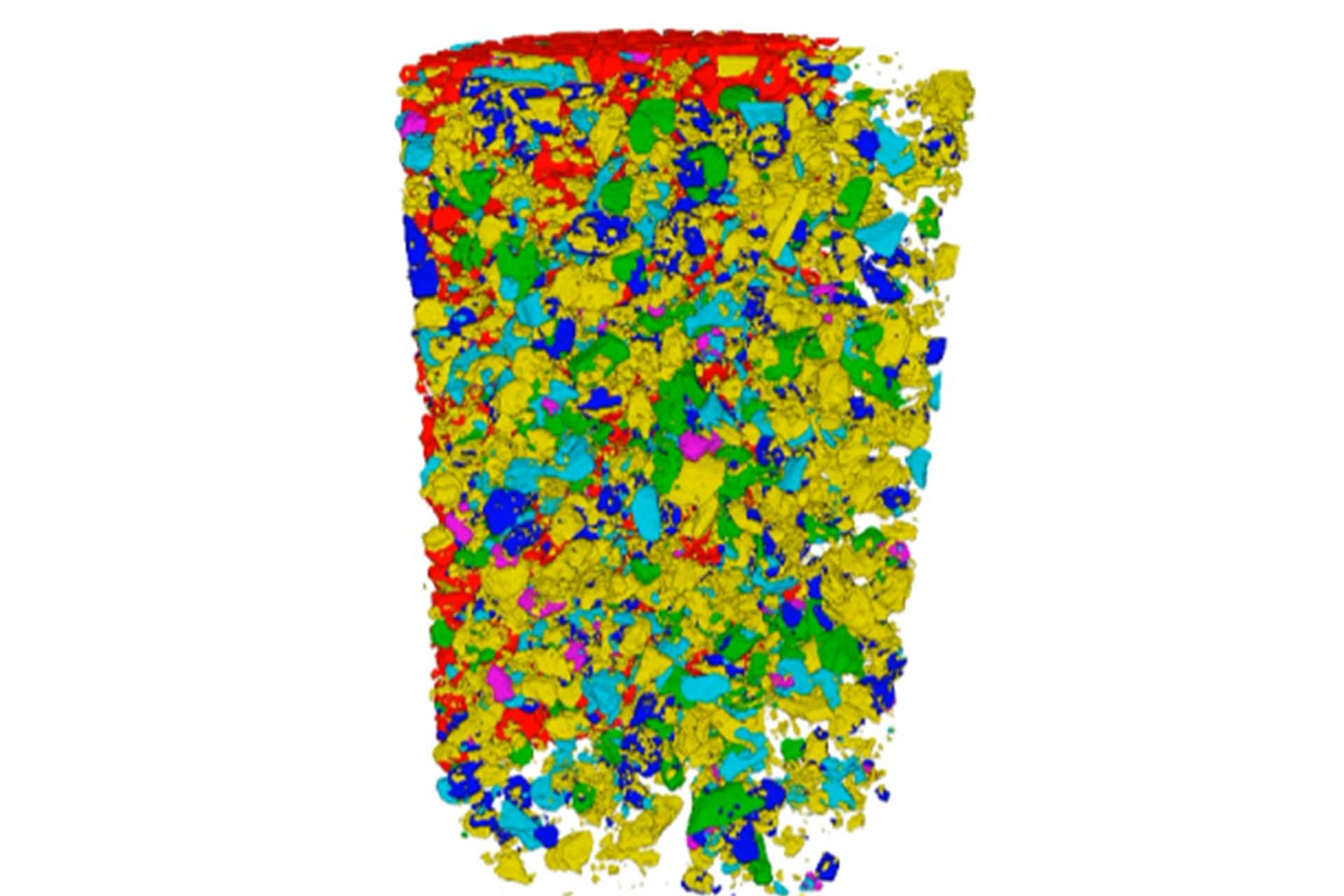

  • 对粉碎矿石的详细分析揭示了矿物学、形态学和矿物成分解离细节
  • 脉石中黄铁矿和黄铜矿的暴露和分类。
    脉石中黄铁矿和黄铜矿的暴露和分类。

    脉石中黄铁矿和黄铜矿的暴露和分类。

    脉石中黄铁矿和黄铜矿的暴露和分类。

  • 揭示粉碎矿石组成矿物学的矿物学、形态学和解离细节。

Mineralogic 3D

产品优势

  • 以真实形式调查您的样品,对矿物学进行分类并在3D环境中测量参数,能够准确了解其成分、矿物关系和结构。
  • 无需机械改变样品以暴露其平坦表面,通过简单的样品处理即可享受更高的分析效率。
  • 无损成像可用于分析珍贵样品或关联工作流。
