3D Toolkit
ZEN Toolkits

3D Toolkit Visualisierung und Analyse von Volumenmodellen in den Biowissenschaften

Erschließen Sie mit diesem Toolkit das gesamte 3D‑Potenzial Ihrer ZEN-Software. Erweitern Sie Ihre Möglichkeiten mit einer Sammlung von Rendering-Methoden sowie Tools für komplexe Visualisierungen und die Datennavigation. Analysieren Sie Ihre Daten mit ZEN Workflows für die 3D‑Segmentierung und 3D‑Objektmessung.

  • Moderne 3D‑Rendering-Methoden
  • Überragende Bildnavigation
  • Nahtlose Integration der 3D‑Analyse in typische ZEN Workflows
  • Kostenlose 30-Tage-Testversion
Moderne 3D‑Rendering-Methoden
Moderne 3D‑Rendering-Methoden

Moderne 3D‑Rendering-Methoden

Entdecken Sie Ihre Probendetails in 3D durch vielfältige Visulasierungsmodi

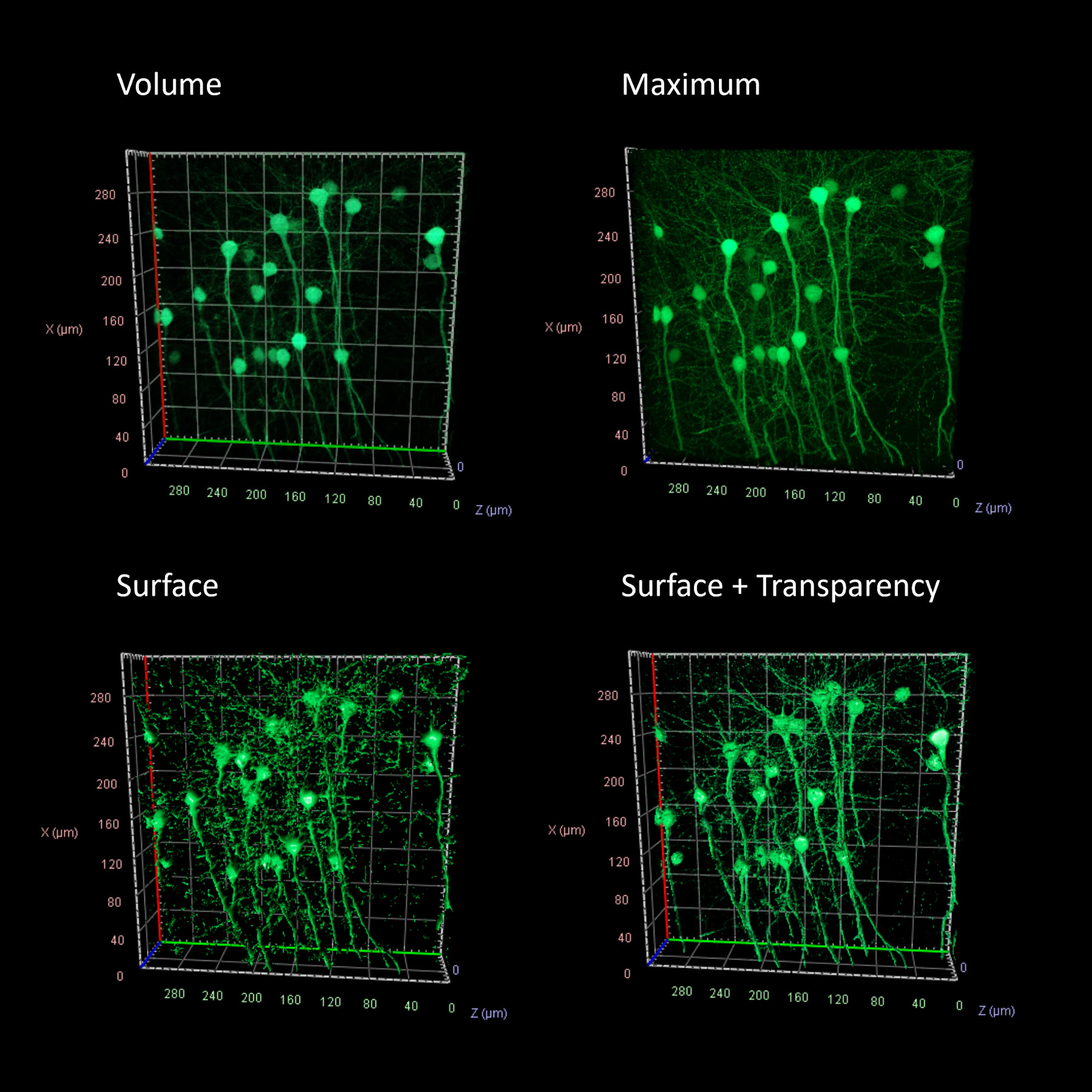

ZEN 3D Toolkit stellt mehrere Arten von Rendering-Algorithmen bereit. Im 3D Viewer können Sie die ideale Visualisierung für Ihre Anwendung auswählen.

  • „Volume“: 2D‑Projektion mit korrekter Kameraperspektive
  • „Transparency“: Schwerpunkt auf den Objektkanten
  • „Maximum“: Volumenmodus mit Maximumintensitätsprojektion
  • „Surface“: Rekonstruktion von Iso-Oberflächen, Schwerpunkt auf flachen Strukturen wie z. B. Zellwänden
  • „Mixed“: Kombination aus Oberflächen- und Transparenzmodus zur Visualisierung komplexer Objektbeziehungen
Überragende Bildnavigation mit Tomo3D
Überragende Bildnavigation mit Tomo3D

Überragende Bildnavigation

Umfassender Überblick auch in komplexen Datensätzen

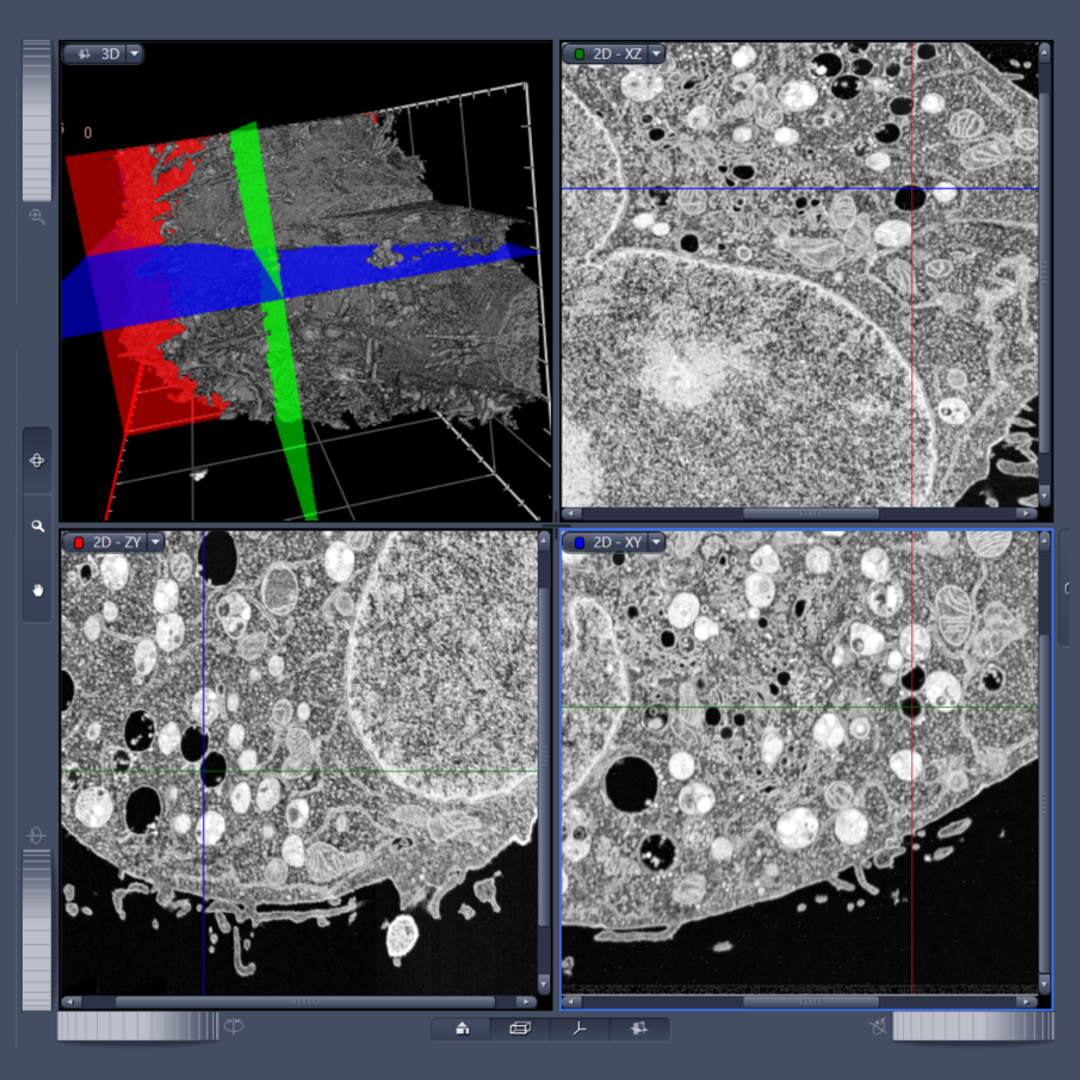

Ein komplexes 3D‑Rendering kann den Nutzer bei der Untersuchung eines Datensatzes überfordern. Im Viewer des ZEN 3D Toolkit werden 3D‑ und 2D‑Ansichten für die nahtlose Navigation durch die Probe nebeneinander dargestellt. Beim Zoomen werden alle Ansichten synchronisiert. So behalten Sie die Orientierung und können sich ganz darauf konzentrieren, durch die Probe zu navigieren. Schnittlinien helfen bei der Orientierung zusätzlich und lassen sich zu Ebenenprojektionen erweitern, die Ihre Probe in jeder Ansicht verständlich darstellen.

Nahtlose Integration der 3D‑Analyse in typische ZEN Workflows

Nahtlose Integration der 3D‑Analyse in typische ZEN Workflows

Erhöhen Sie Ihre Effizienz mit KI-gestützter Analyse von 3D‑Datensätzen

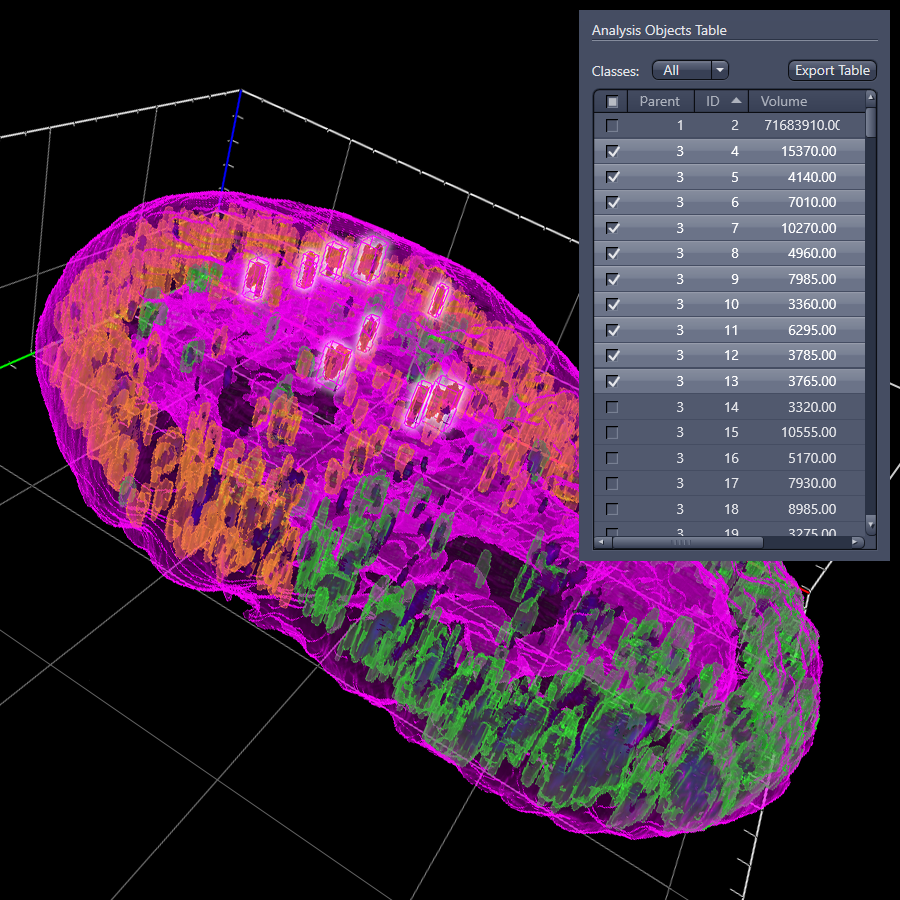

ZEN 3D Toolkit unterstützt auch die 3D‑Bildanalyse. Der Bildanalyseassistent ist mit Algorithmen für die 3D‑Segmentierung ausgerüstet. Über den Bildanalyseassistenten lassen sich zusätzlich Machine-Learning- und Deep-Learning-Modelle in der 3D‑Analyse einsetzen, was eine KI-gestützte Analyse Ihrer 3D‑Datensätze ermöglicht.

Vereinfachen Sie Ihre 3D‑Anwendungen mit dem ZEN 3D Toolkit

3D Viewer
Beeindruckende Visualisierungs- und Rendering-Funktionen in 3D

Tomo3D Viewer
3D‑Tomografie für die einfache Navigation in komplexen Datensätzen

3D Image Analysis
3D‑Segmentierung und KI-gestützte Datenanalyse

  • Anzeige von 3D‑Volumenmodellen mit effizienter Raytracing-Technologie, selbst bei großen Datensätzen
  • Darstellung von bis zu sechs Kanälen und Zeitserien
  • Rendering-Methoden: Transparenz, Volumen, Maximalintensitätsprojektion, Oberfläche und Mixed; mit bis zu drei Schnittebenen
  • Visualisierung dichter Strukturen aus Quellen unterschiedlicher Technologien, z. B. Elektronenmikroskopie (EM), Röntgenmikroskopie (XRM) und dichte Fluoreszenzdaten
  • Einrichtung von Daten-Pipelines zu ZEISS arivis Pro mit gespeicherten Einstellungen – für die einfache 3D‑Analyse mit hohem Durchsatz
  • Erstellung beeindruckender Animationen für Präsentationen und Online-Publikationen
  • Gemeinsame Darstellung von bis zu drei 2D‑Ansichtsbereichen und einem 3D‑Ansichtsbereich
  • Mit der 3D‑Ansicht synchronisierte Position der drei orthogonalen 2D‑Ansichtsbereiche
  • Raycasting-basiertes Volumenrendering mit Transparenz-, Volumen- und Maximalintensitätsmodi
  • Flexibles kanalbasiertes Anpassen von 3D‑Ansicht, Hintergrundfarbe und Beleuchtung
  • Navigation durch Proben- und Projektionsansichten mithilfe farbiger Schnittlinien

  • Nahtlose Integration in den Bildanalyseassistenten
  • Kompatibel mit verschiedenen Segmentierungsmethoden: schwellenwertbasiert, Intellesis Segmentierung und semantische ZEISS arivis Cloud Segmentierung
  • 3D‑Morphologie-Befehle zur Nachbearbeitung
  • Mehrklassige Objekttabelle für Anzeige, Quantifizierung und CSV-Export von Objektmerkmalen einschließlich 3D‑Parametern
  • Sortierung und veröffentlichungsreife Visualisierung von Objekten mit unterschiedlichen Transparenzmodi

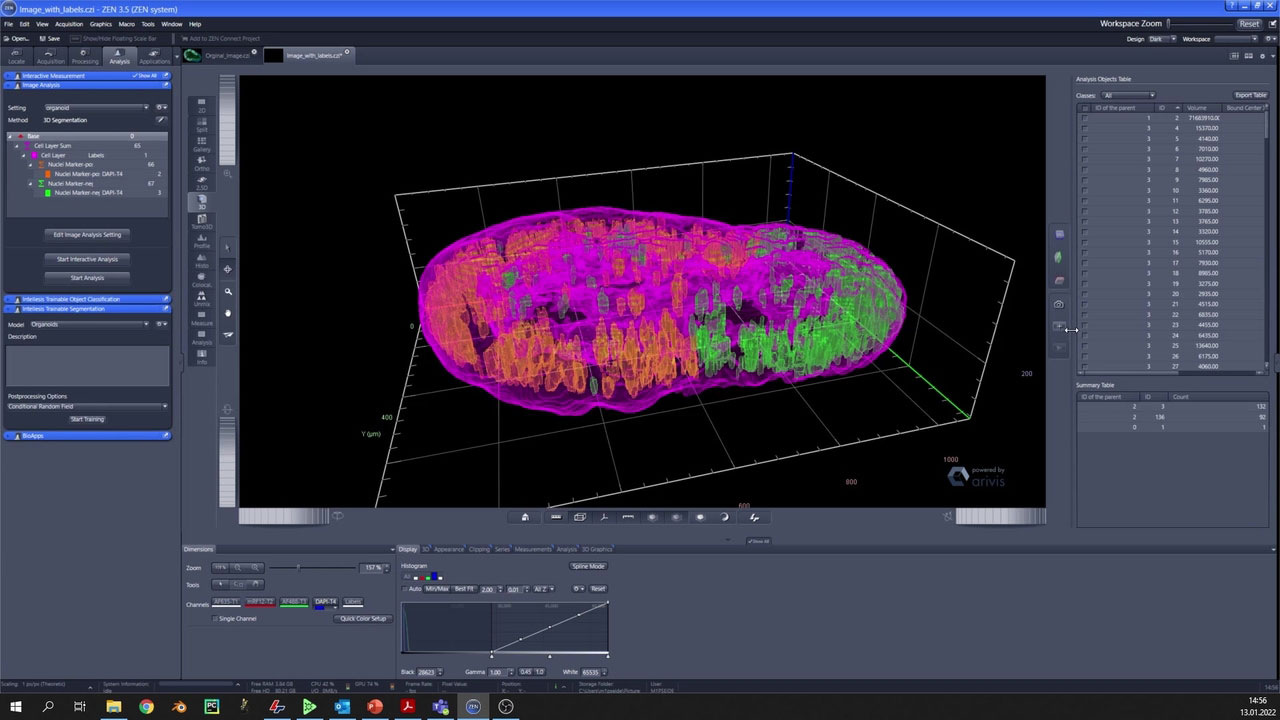

Anleitung für 3D in ZEN (blue edition)

Anleitung für 3D in ZEN (blue edition)

Webinar

Downloads

  • ZEN 3D Toolkit

    Visualisierung und Analyse von 3D-Volumenmodellen

    Dateigröße: 1 MB

Verfügbare Übersetzungen und weitere Benutzerhandbücher finden Sie im ZEISS Download Center.
