ZEISS Xradia CrystalCT El primer sistema comercial de MicroCT para la captura de imágenes cristalográficas

ZEISS Xradia CrystalCT amplía de forma única la potente técnica de la tomografía computarizada con la capacidad para revelar microestructuras granulares cristalográficas, transformando el modo en que se pueden estudiar los materiales policristalinos (como metales, fabricación aditiva, cerámica, fármacos y otros), lo que lleva a conocimientos nuevos y más profundos para su investigación de materiales.

  • Avance en la caracterización y el descubrimiento de materiales mediante innovadores modos de escaneo de difracción.
  • Realice el mapeo no destructivo de la morfología de los granos en 3D.
  • Caracterice materiales como metales, aleaciones y cerámica.
  • Mapee volúmenes más grandes y una mayor variedad de geometrías de muestra con mayor rendimiento.
  • Consiga una gran representatividad de la muestra.

Innovadora tomografía de contraste de difracción (DCT) en un MicroCT

Descubra los secretos cristalográficos de su muestra en su laboratorio

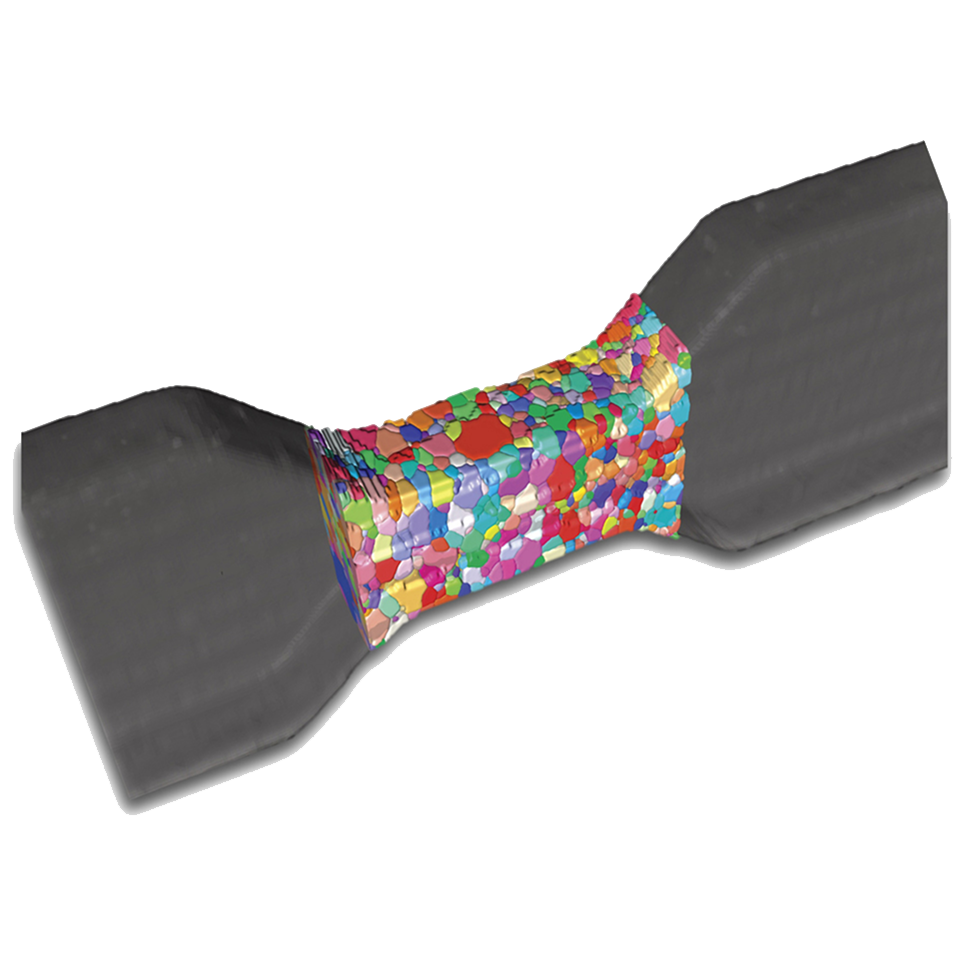

Muestra de Al-(4 % Cu en peso) con dimensión de la sección de calibre de 1,25 mm (longitud), 1,0 mm (anchura) y 0,5 mm (grosor). Muestra escaneada usando HART de filotaxis helicoidal

Una gama más amplia de posibilidades de investigación

La DCT en un microCT ofrece la posibilidad de captar imágenes de materiales policristalinos monofásicos dentro del alcance de los laboratorios de investigación técnica e industrial, cubriendo una amplia gama de muestras farmacéuticas, de metales, de materiales, de cerámica y de semiconductores en 3D. La finalidad del ZEISS Xradia CrystalCT especialmente diseñado incorpora conjuntos de apertura y tope de haz diseñados de forma precisa para aprovechar los haces de rayos X policromáticos divergentes para iluminar una región de interés y aumentar la sensibilidad a las señales de difracción más débiles de las muestras policristalinas.

Muestra de Al-(4 % Cu en peso) con dimensión de la sección de calibre de 1,25 mm (longitud), 1,0 mm (anchura) y 0,5 mm (grosor). Muestra escaneada usando HART de filotaxis helicoidal

      Consiga una mayor representatividad de la muestra para crear modelos computacionales de alta fidelidad

      Consiga un mayor contraste y calidad de imagen

      ZEISS Xradia CrystalCT potencia la caracterización de materiales, el modelado y el descubrimiento mediante innovadores modos de escaneo de difracción. Los innovadores modos de adquisición DCT eliminan las limitaciones para tamaños de muestra más grandes, permitiéndole investigar más tipos de muestras. El mapeo fácil de granos de gran volumen permite escanear muestras con más rapidez y con una representación más precisa de los datos.

      Consiga una mayor representatividad de la muestra para crear modelos computacionales de alta fidelidad

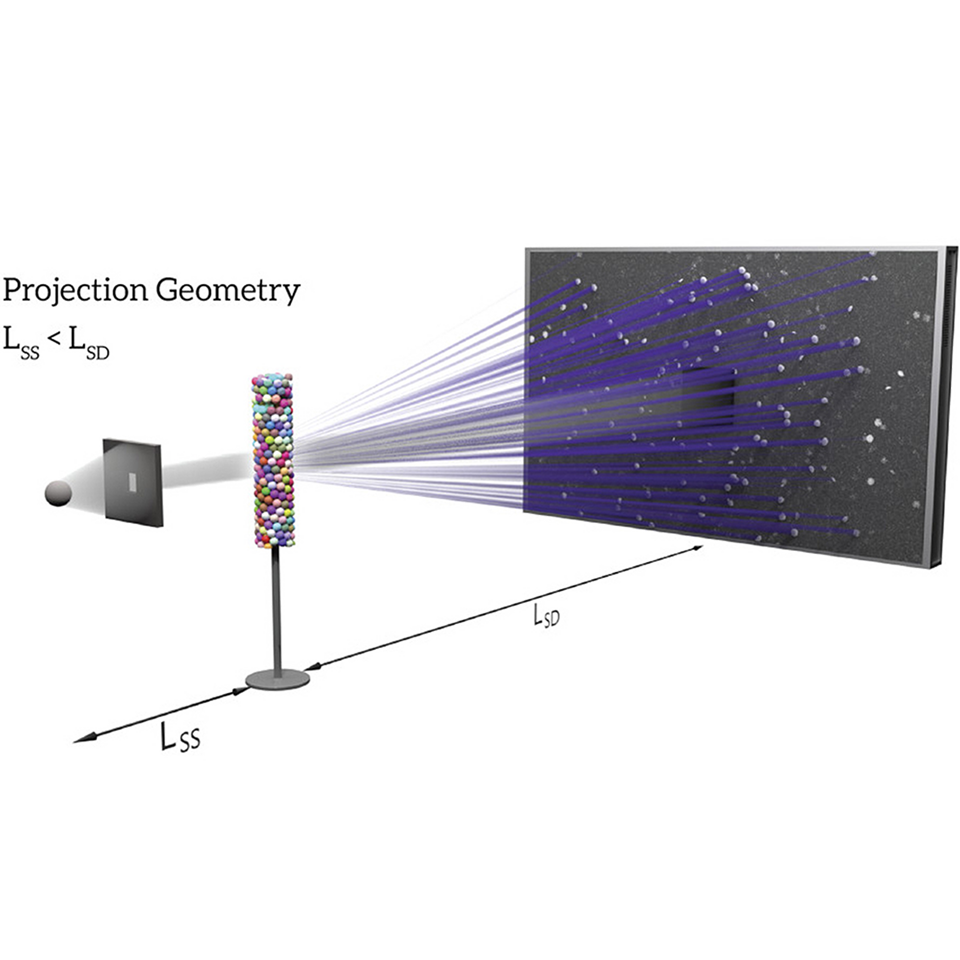

              Ilustración esquemática de la geometría de proyección de CrystalCT. CrystalCT ofrece funcionalidades duales: tomografía de contraste de absorción y tomografía de contraste de difracción

              Una potente plataforma de MicroCT

              ZEISS emplea su potente tecnología Xradia para ofrecer un rendimiento líder en el mundo en un microCT. Con una robusta platina, posicionamiento flexible de la fuente/muestra/detector controlado por software y un detector de array grande, obtendrá escaneos de alta calidad y alta resolución con el mejor contraste de su clase. Los sistemas de captura de imágenes por TC ZEISS Xradia superan sistemáticamente las expectativas de lo que puede lograr un microCT.

              Ilustración esquemática de la geometría de proyección de CrystalCT. CrystalCT ofrece funcionalidades duales: tomografía de contraste de absorción y tomografía de contraste de difracción

                      Campos de aplicación

                      • Mapeo de granos en 3D de aleación de cobre y aluminio captada en tomografía de contraste de difracción y de absorción.

                        Mapeo de granos en 3D de aleación de cobre y aluminio captada en tomografía de contraste de difracción y de absorción.

                        Ciencias de los materiales

                        ✓ Información complementaria procedente de la tomografía de contraste de absorción de alta resolución y del mapeo de granos en 3D no destructivo que proporcionan información sobre el tamaño, la forma, la orientación y el contorno del grano
                        ✓ Información no destructiva de microestructuras interiores y mapas de granos superpuestos no visibles mediante métodos de captura de imágenes de la superficie, como la microscopía óptica o electrónica de barrido
                        ✓ Capacidad para segmentar y analizar datos para obtener descripciones cuantitativas en 3D de estructuras y partículas
                        ✓ Captura de imágenes en 4D mediante experimentos ex situ o in situ para ver cómo evolucionan los materiales, mediante carga mecánica o corrosión

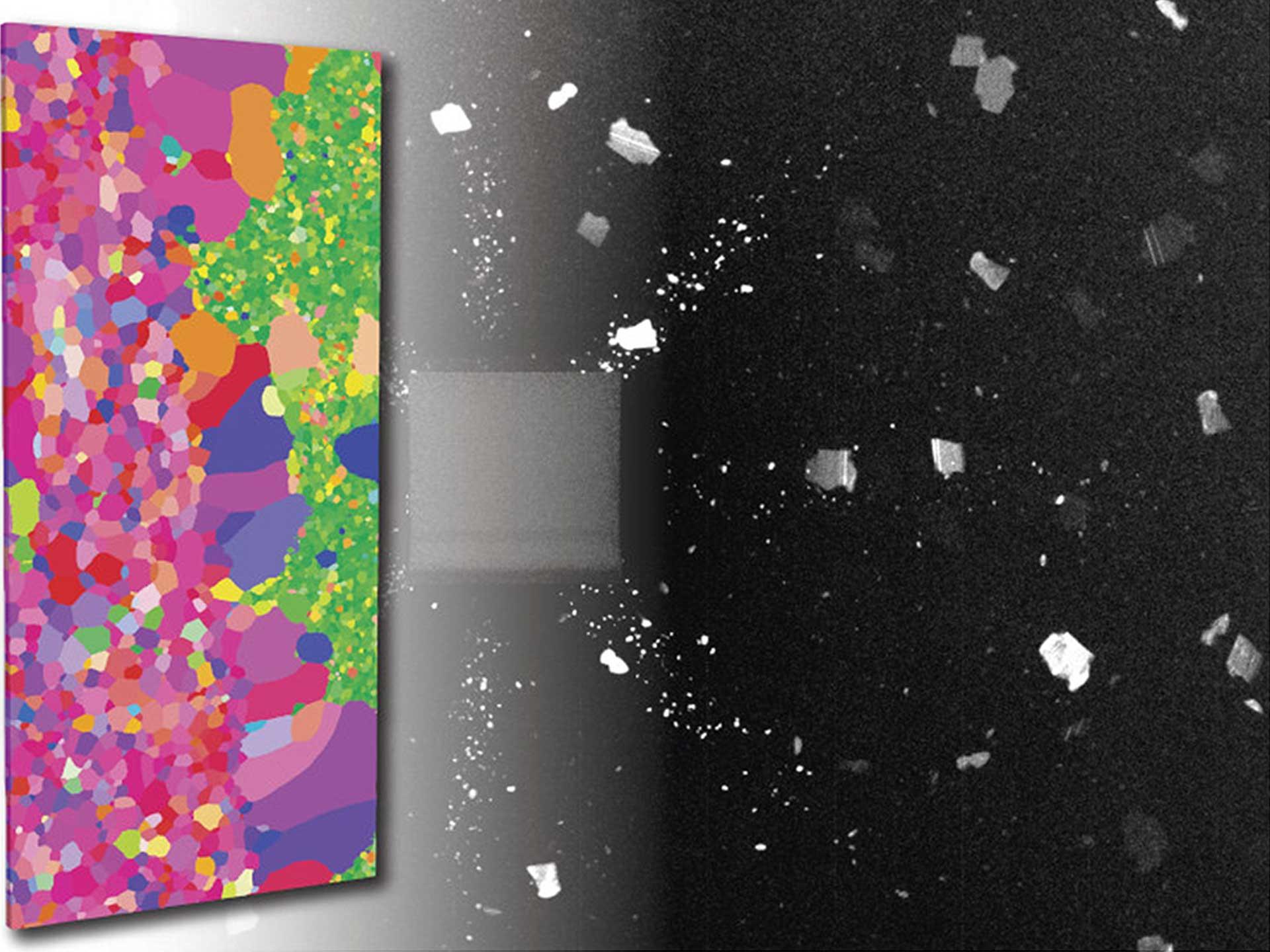

                      • Mapa de granos en 3D de una muestra ultrafina de acero eléctrico orientado con dimensiones de (RD) 4 mm, (TD) 2 mm y (ND) 0,08 mm.

                        Mapa de granos en 3D de una muestra ultrafina de acero eléctrico orientado con dimensiones de (RD) 4 mm, (TD) 2 mm y (ND) 0,08 mm.

                        Metales y minerales

                        ✓ Entienda la evolución de la fase y el tamaño de grano en 3D para obtener información sobre el rendimiento de la aleación y su dependencia de procesos térmicos y mecánicos.
                        ✓ Exporte estructuras reales en 3D para simulaciones físicas: predicción de propiedades materiales (mecánicas, térmicas, etc.) o simulaciones de rocas digitales usando la captura de imágenes, la caracterización y el modelado de núcleos de rocas (de hasta 4") con datos de tomografía computarizada en 3D no destructiva con elevado rendimiento.
                        ✓ Captura de imágenes en 3D de alto contraste para estudios de flujo in situ o mineralogía en 3D.

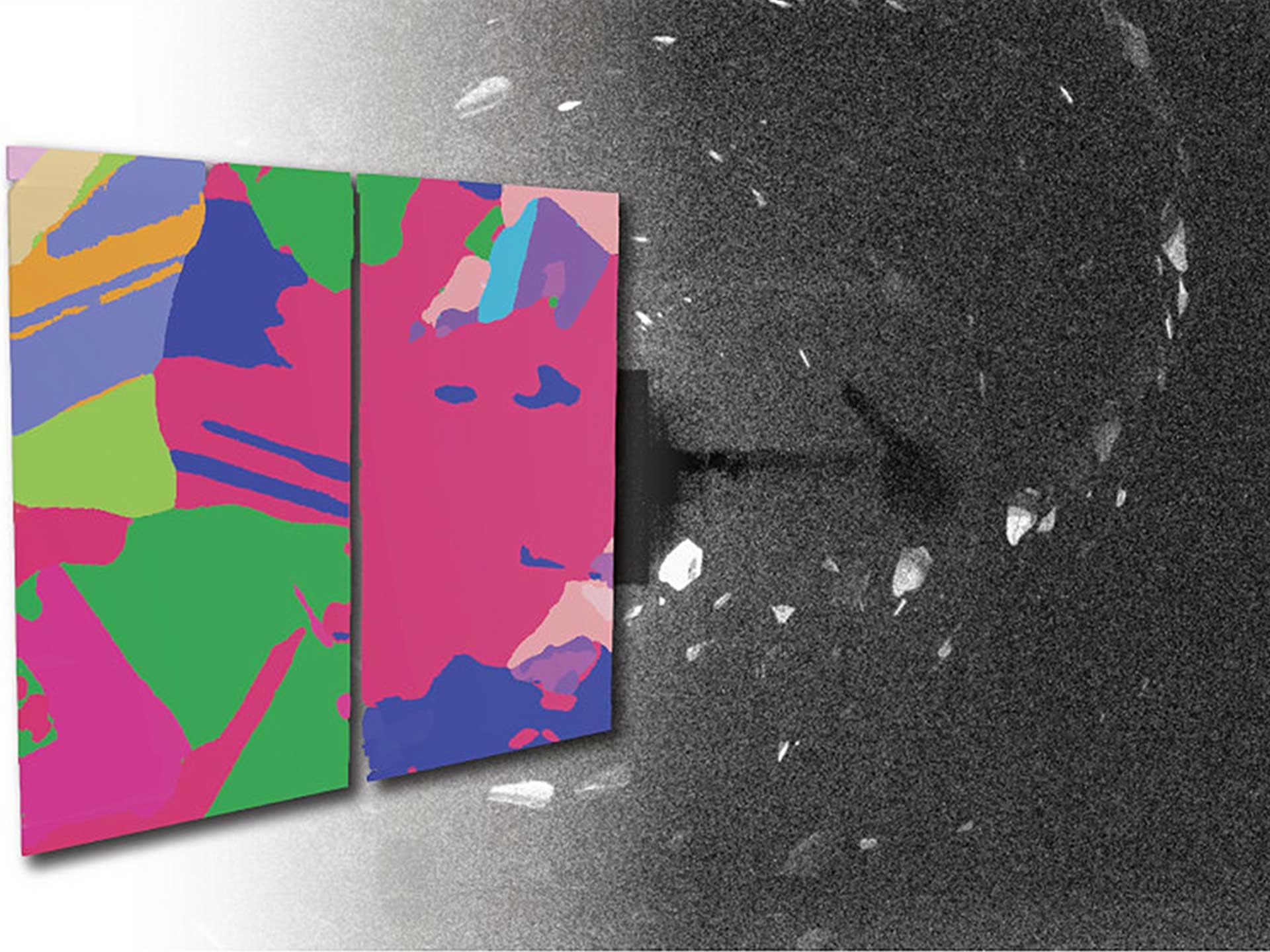

                      • Mapa de granos en 3D de materiales de polisilicio de un panel solar con una altura de 30 mm.

                        Mapa de granos en 3D de materiales de polisilicio de un panel solar con una altura de 30 mm.

                        Fabricación

                        ✓ Acomode una amplia gama de tamaños de muestra, incluyendo objetos grandes en su contexto 3D completo, complementándolos con mapas de granos en 3D en aplicaciones específicas.
                        ✓ Realice una evaluación de la calidad de impresión basada en cristalografía en piezas metálicas impresas en 3D.
                        ✓ Escaneo de alto rendimiento de dispositivos intactos con resultados rápidos.
                        ✓ Complemente o sustituya las secciones transversales físicas y elimine la necesidad de sacrificar su muestra.

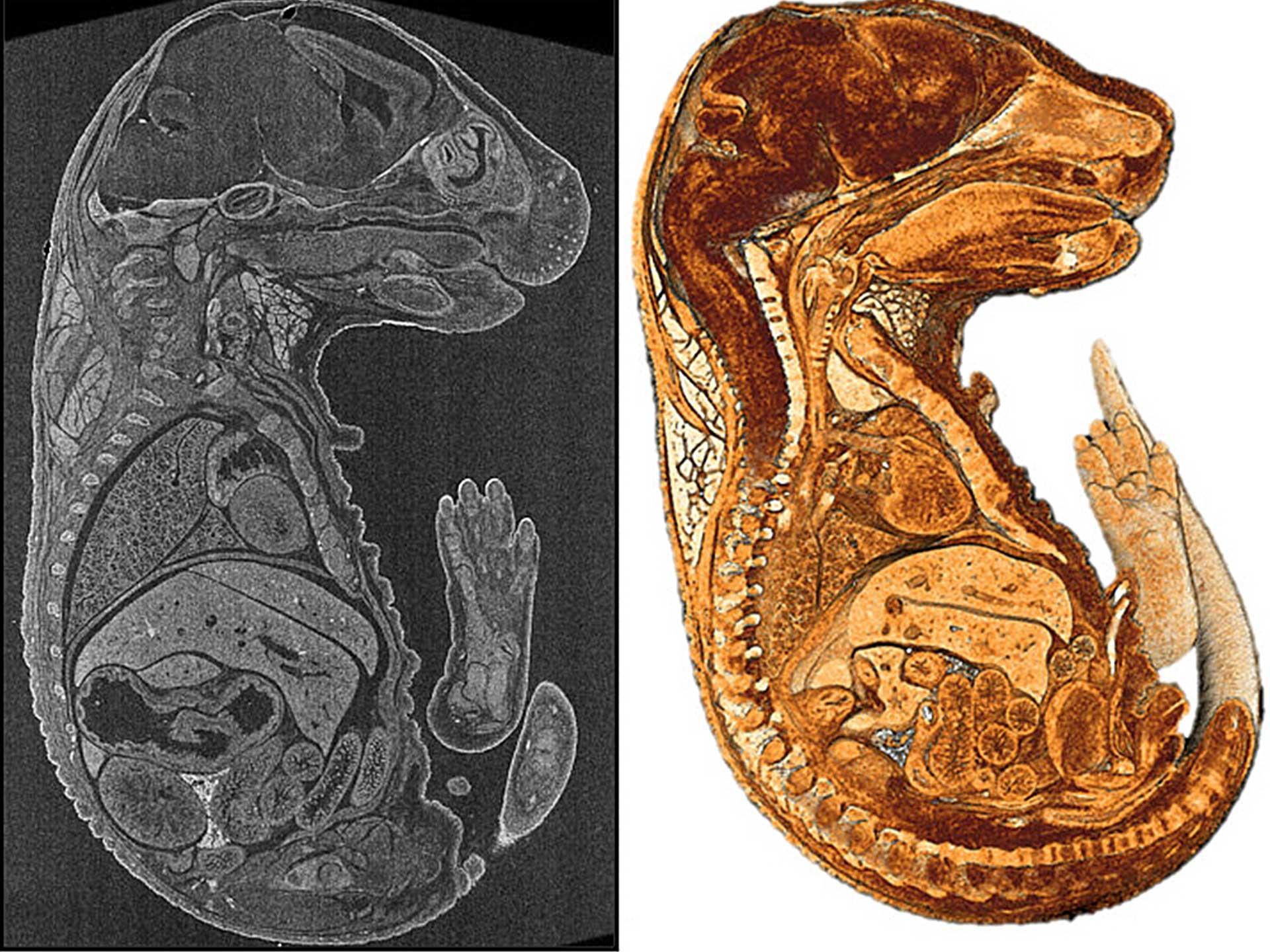

                      • Sección transversal virtual en 2D y una vista de corte de un renderizado en 3D de un embrión de ratón embutido en parafina.

                        Sección transversal virtual en 2D y una vista de corte de un renderizado en 3D de un embrión de ratón embutido en parafina.

                        Ciencias de la vida

                        ✓ Capte imágenes de tejidos duros y blandos y de microestructuras biológicas con o sin tinción y con alto contraste.
                        ✓ Verificación rápida y no destructiva de la tinción de la muestra y localización de características para la captura de imágenes subsiguiente usando la microscopía electrónica en 3D.

                      Detalles sobre la tecnología

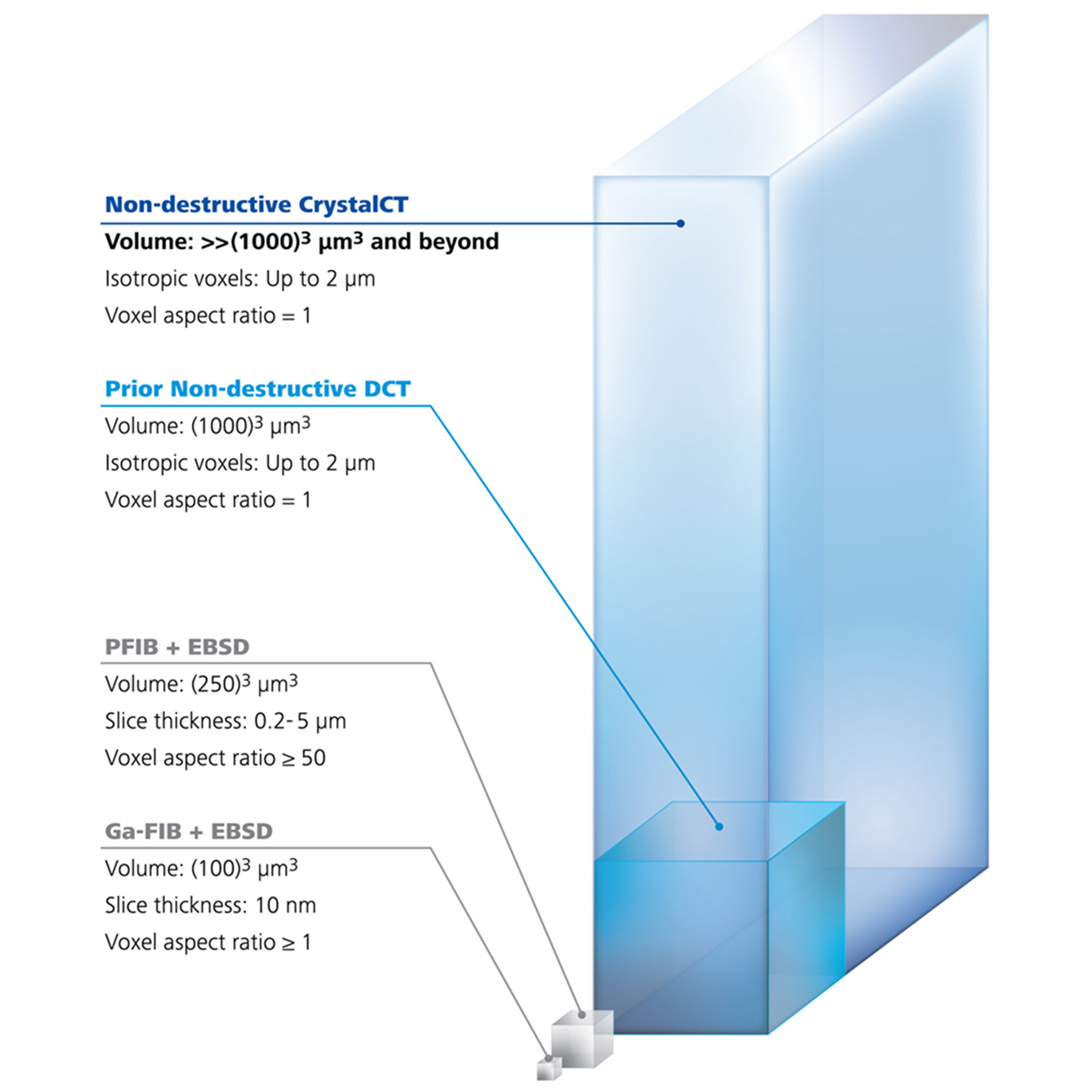

                      Gran representatividad de la muestra

                      Representatividad de la muestra: la obtención de grandes volúmenes de datos reales para crear modelos computacionales de alta fidelidad ha sido un desafío para la captura de imágenes cristalográficas.

                      ZEISS Xradia CrystalCT ofrece modos de DCT avanzados que superan algunos de los desafíos previos de la recolección de datos DCT convencional, que asume que la región de interés de la muestra está completamente iluminada por el campo de visión (FOV) de apertura para todos los ángulos de rotación de la muestra.

                      Los modos avanzados de escaneo de difracción de ZEISS Xradia CrystalCT incluyen

                      ● Filotaxis helicoidal
                        La rotación de la filotaxis helicoidal se usa para muestras cilíndricas con una relación de aspecto larga.
                      ● Cuadrícula de filotaxis helicoidal
                        La cuadrícula de filotaxis helicoidal se usa para muestras que son normalmente más anchas que el campo de visión.
                      ● HART de filotaxis helicoidal
                        La filotaxis con tomografía con relación de aspecto elevada, o HART, soluciona el problema de una captura de imágenes de muestras planas o similares a planchas.

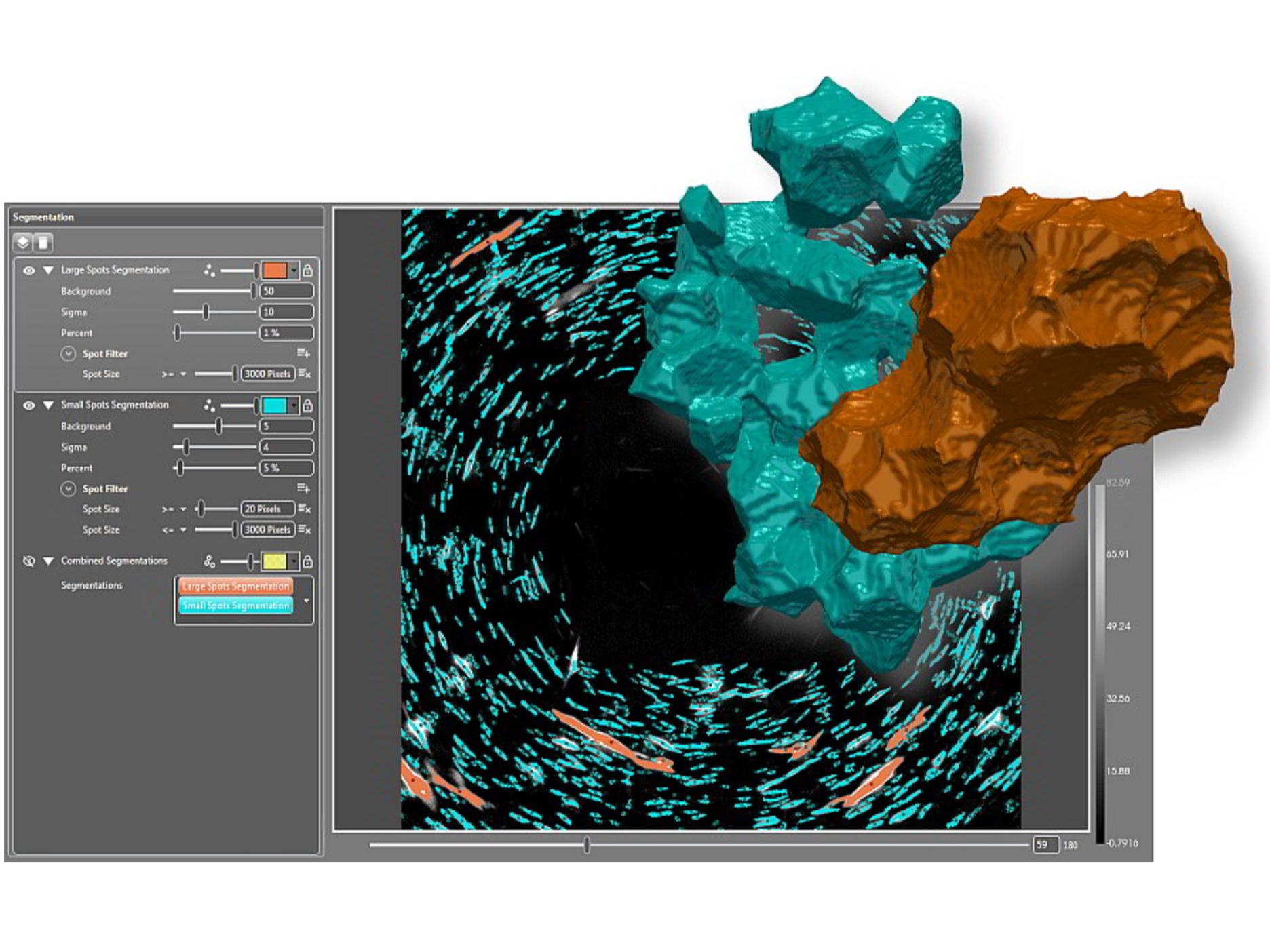

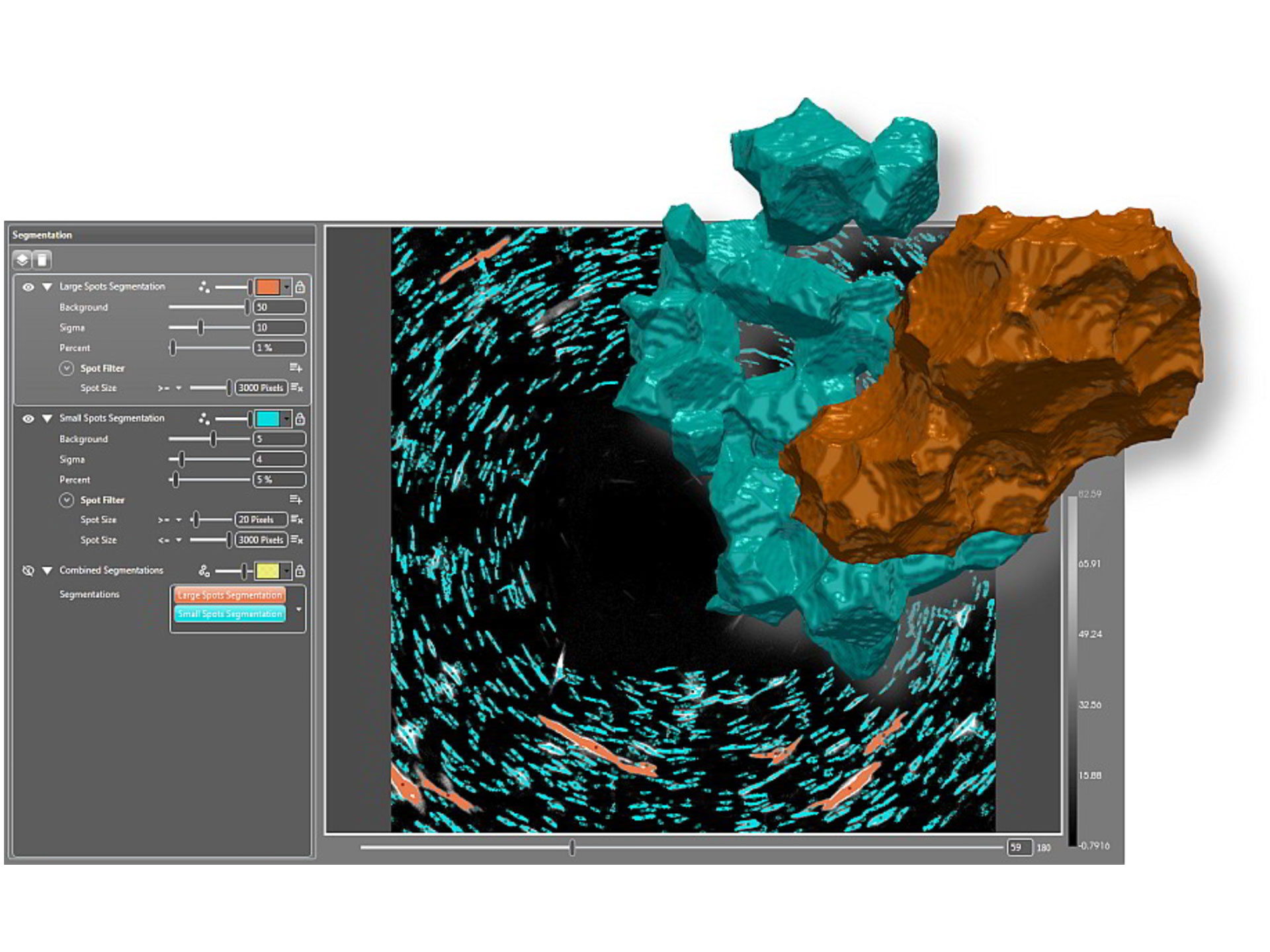

                      • Reconstrucción de granos en 3D
                        Reconstrucción de granos en 3D

                        Reconstrucción de granos en 3D

                        Indexación rápida, precisa y automatizada de datos de granos

                        Tras el primer paso de su flujo de trabajo de adquisición inicial, puede empezar con la reconstrucción. Cargue su tomografía de absorción y sus datos de difracción en GrainMapper3D. Deje que identifique los posibles candidatos para las orientaciones de grano de un determinado policristal usando retroproyecciones y proyecciones hacia delante.

                        Su próximo paso es una búsqueda automatizada y repetitiva de granos en el volumen de la muestra. Los resultados de la reconstrucción de los granos se almacenan como pilas de cortes o conjuntos de datos de volumen que contienen la descripción completa de los granos indexados. Finalmente, podrá compartir los resultados en 3D de CrystalCT con sus colaboradores o clientes usando la aplicación independiente GrainMapper3D Viewer.

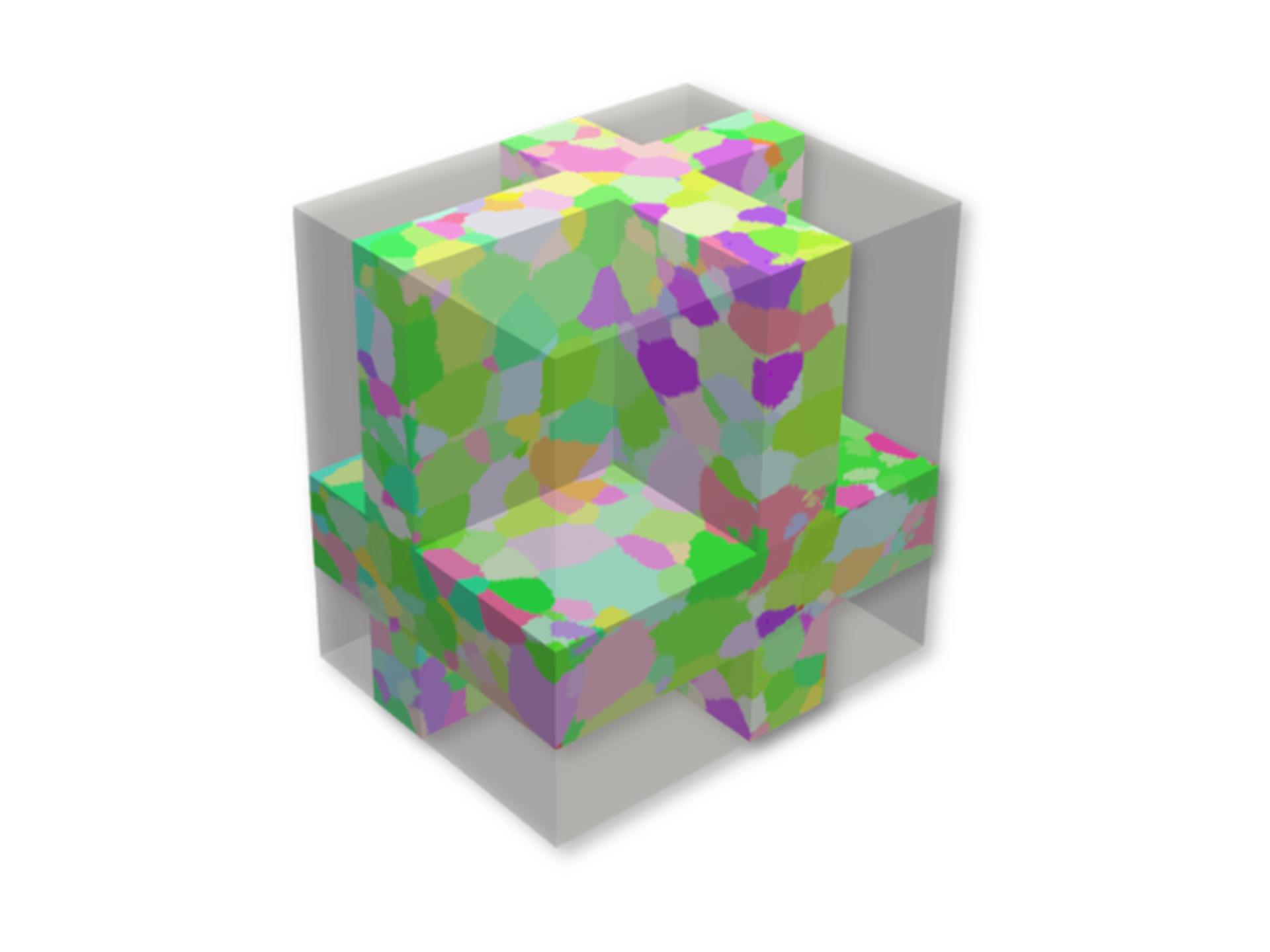

                      • Mapeo de granos en 3D
                        Mapeo de granos en 3D

                        Mapeo de granos en 3D

                        Toda su información en un archivo

                        El paso final es sacar toda la información que necesita en un único archivo. La forma, la orientación y las ubicaciones espaciales de todos los granos del volumen de la muestra se exportan en un formato de datos abierto.

                        Finalice su experimento con análisis subsiguientes usando software personalizado o herramientas de simulación. Las avanzadas rutinas de indexación ahora apoyan los sistemas de cristales más complejos con menor simetría.

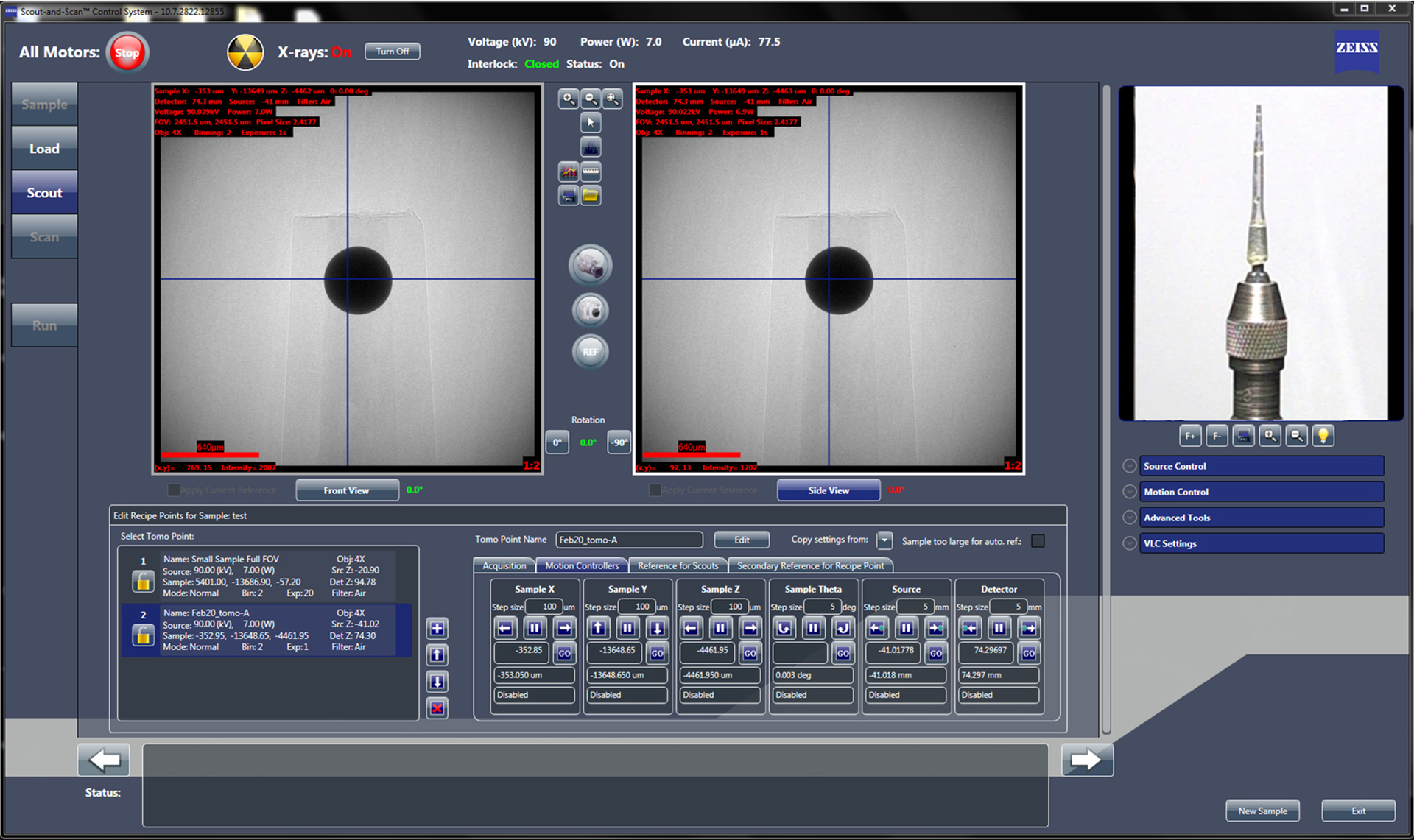

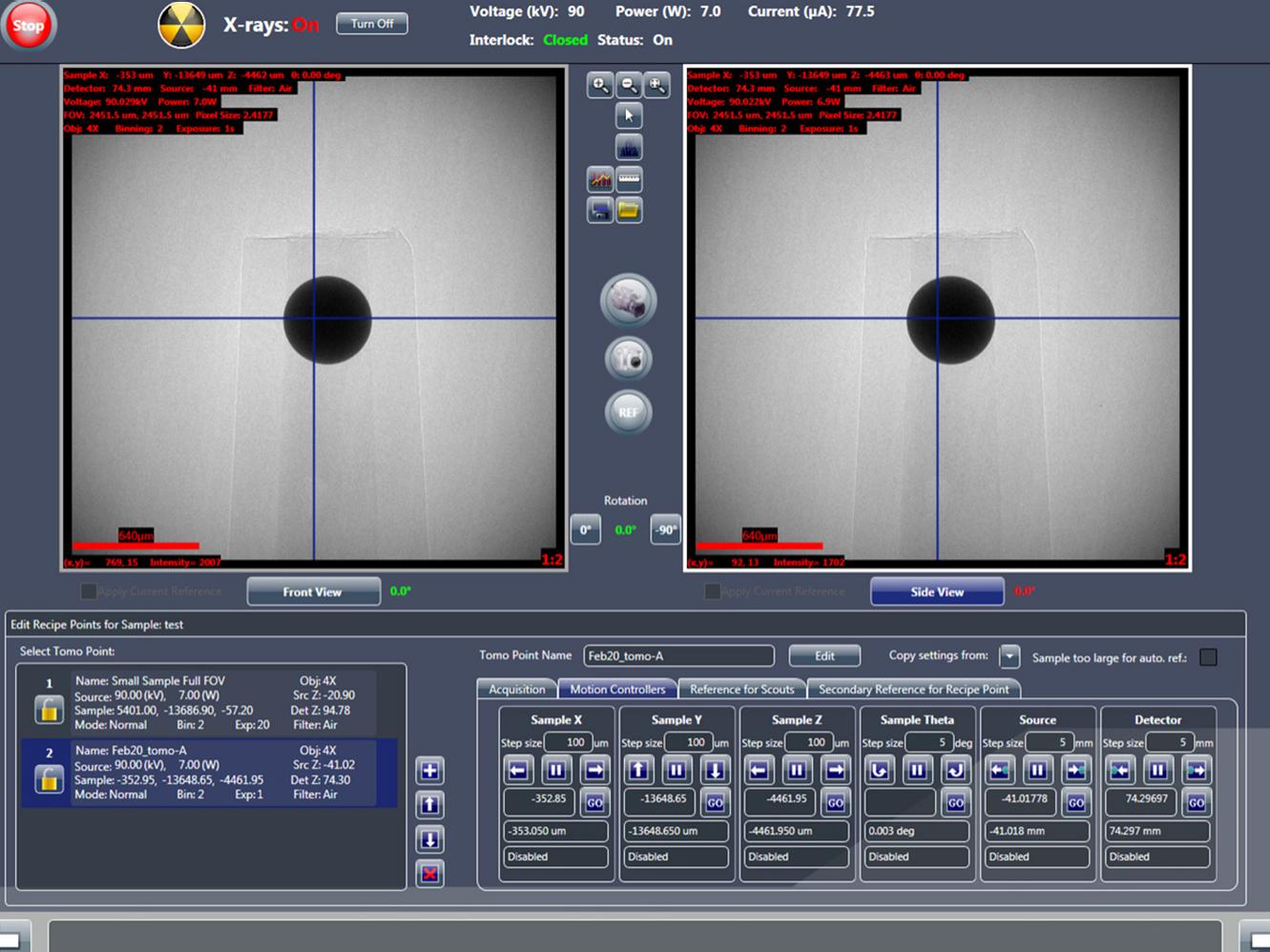

                      • Sistema de control Scout-and-Scan
                        Sistema de control Scout-and-Scan

                        Sistema de control Scout-and-Scan

                        Sistema de control Scout-and-Scan

                        Explore fácilmente una región de interés y especifique los parámetros de escaneo dentro del sistema de control Scout-and-Scan. Aproveche el sistema fácil de usar en su laboratorio central, donde los usuarios pueden contar con diferentes niveles de experiencia.

                        Benefíciese de:

                        ● Cámara interna para la visualización de la muestra
                        ● Control de recetas (establecer, guardar, recuperar)
                        ● Múltiples energías
                        ● Múltiples muestras con la opción del Autoloader
                        ● Capacidad de microposicionamiento con un simple clic del ratón

                      Accesorios

                      Mejore su microscopio con accesorios adicionales para potenciar sus capacidades

                      3D X-ray dataset of a camera lens acquired using ZEISS Xradia 620 Versa and DeepRecon Pro.
                      3D X-ray dataset of a camera lens acquired using ZEISS Xradia 620 Versa and DeepRecon Pro.

                      Caja de herramientas de reconstrucción avanzada

                      Mayor rendimiento con calidad de imagen

                      Tecnologías de reconstrucción basadas en inteligencia artificial (IA) para sus sistemas ZEISS Xradia. Una comprensión exhaustiva de la física y las aplicaciones de rayos X le permite resolver algunos de los desafíos más difíciles en la captura de imágenes de maneras novedosas e innovadoras.

                      Autoloader option enables you to program up to 70 samples at a time to run sequentially.
                      Autoloader option enables you to program up to 70 samples at a time to run sequentially.

                      Autoloader

                      Maximice la utilización de su instrumento

                      Maximice el uso y minimice la intervención del usuario con el Autoloader opcional de ZEISS. Reduzca la frecuencia de interacción del usuario y aumente la productividad realizando múltiples análisis. Cargue hasta 14 estaciones de muestras, que pueden albergar hasta 70 muestras, déjelas en cola para que se analicen durante el día, o bien entre turnos.

                      In Situ Interface Kit
                      In Situ Interface Kit

                      Kit de interfaz in Situ

                      Amplíe los límites de la ciencia

                      Las plataformas ZEISS Xradia pueden alojar una amplia variedad de plataformas in situ, desde células de flujo de alta presión hasta platinas de tensión, compresión y térmicas y diseños personalizados para los usuarios. Al ir más allá de las tres dimensiones espaciales, se aprovecha la naturaleza no destructiva de la investigación con rayos X para ampliar sus estudios en la dimensión temporal con experimentos en 4D.

                      Lithium ion battery
                      Batería de iones de litio

                      Batería de iones de litio

                      Visualización y análisis

                      ZEISS recomienda Dragonfly Pro

                      Una solución de software avanzado de visualización y análisis para sus datos en 3D captados mediante una serie de tecnologías, incluyendo rayos X, FIB-SEM, SEM y microscopía de iones de helio. ORS Dragonfly Pro está disponible exclusivamente a través de ZEISS y ofrece un kit de herramientas intuitivo, completo y personalizable para la visualización y el análisis de datos grandes en escala de grises y en 3D. Dragonfly Pro permite la navegación, la anotación y la creación de archivos de medios, incluida la producción de vídeo, de sus datos en 3D. Lleve a cabo el procesamiento de imágenes, la segmentación y el análisis de objetos para cuantificar sus resultados.
