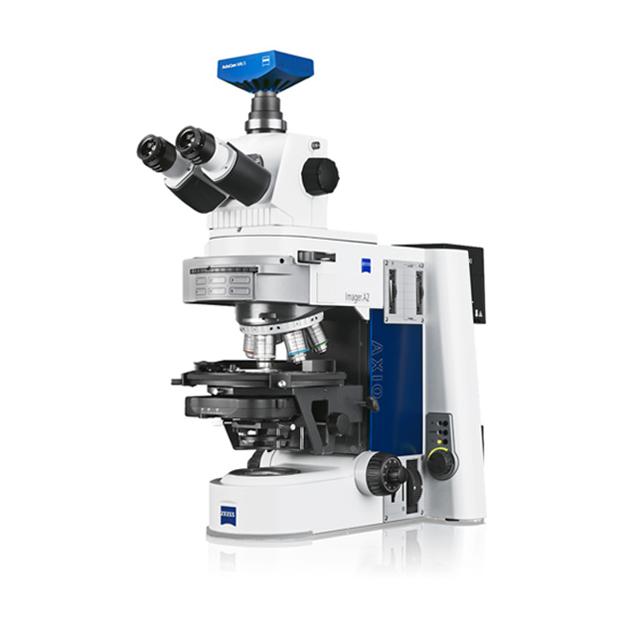

蔡司Axio Imager 2 Pol​

用于研究任务的偏光显微镜​

您是否正在寻找一款能够可靠完成复杂任务、生成出色检测结果且易于操作的显微镜?用于偏光显微观察的蔡司Axio Imager将是您的不二之选。该显微镜有编码型、部分或全电动版本可供选择,以满足您的个性化需求。

  • 自动组件识别​
  • 可靠的长时间成像​
  • 功能广泛​

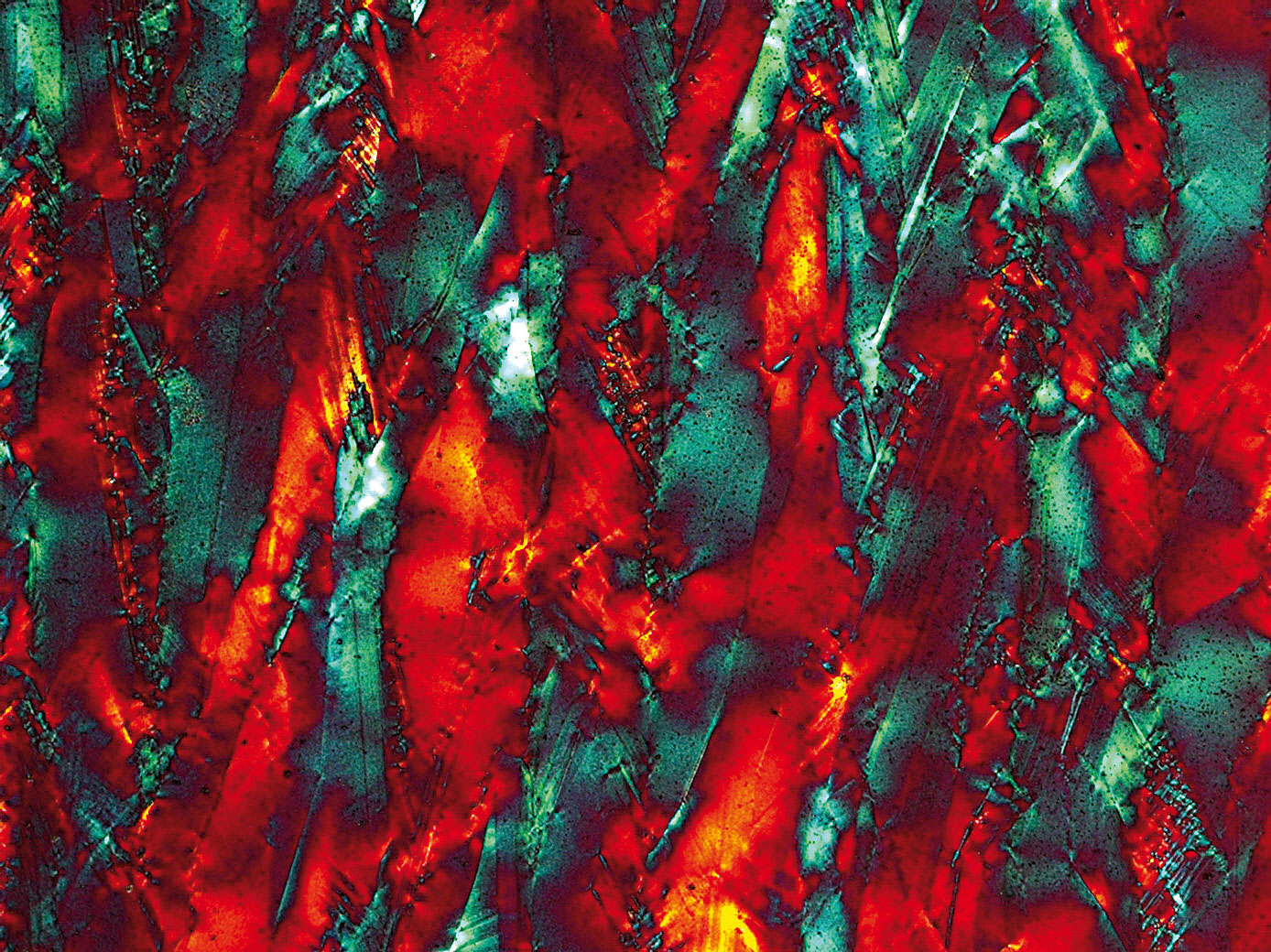

薄层太阳能电池表面,用λ波片透射光偏振,EC Epiplan-APOCHROMAT 50x/0.95

薄层太阳能电池表面,用λ波片透射光偏振,EC Epiplan-Apochromat 50x/0.95

薄层太阳能电池表面,用λ波片透射光偏振,EC Epiplan-APOCHROMAT 50x/0.95

薄层太阳能电池表面,用λ波片透射光偏振,EC Epiplan-APOCHROMAT 50x/0.95。

薄层太阳能电池表面,用λ波片透射光偏振,EC Epiplan-APOCHROMAT 50x/0.95

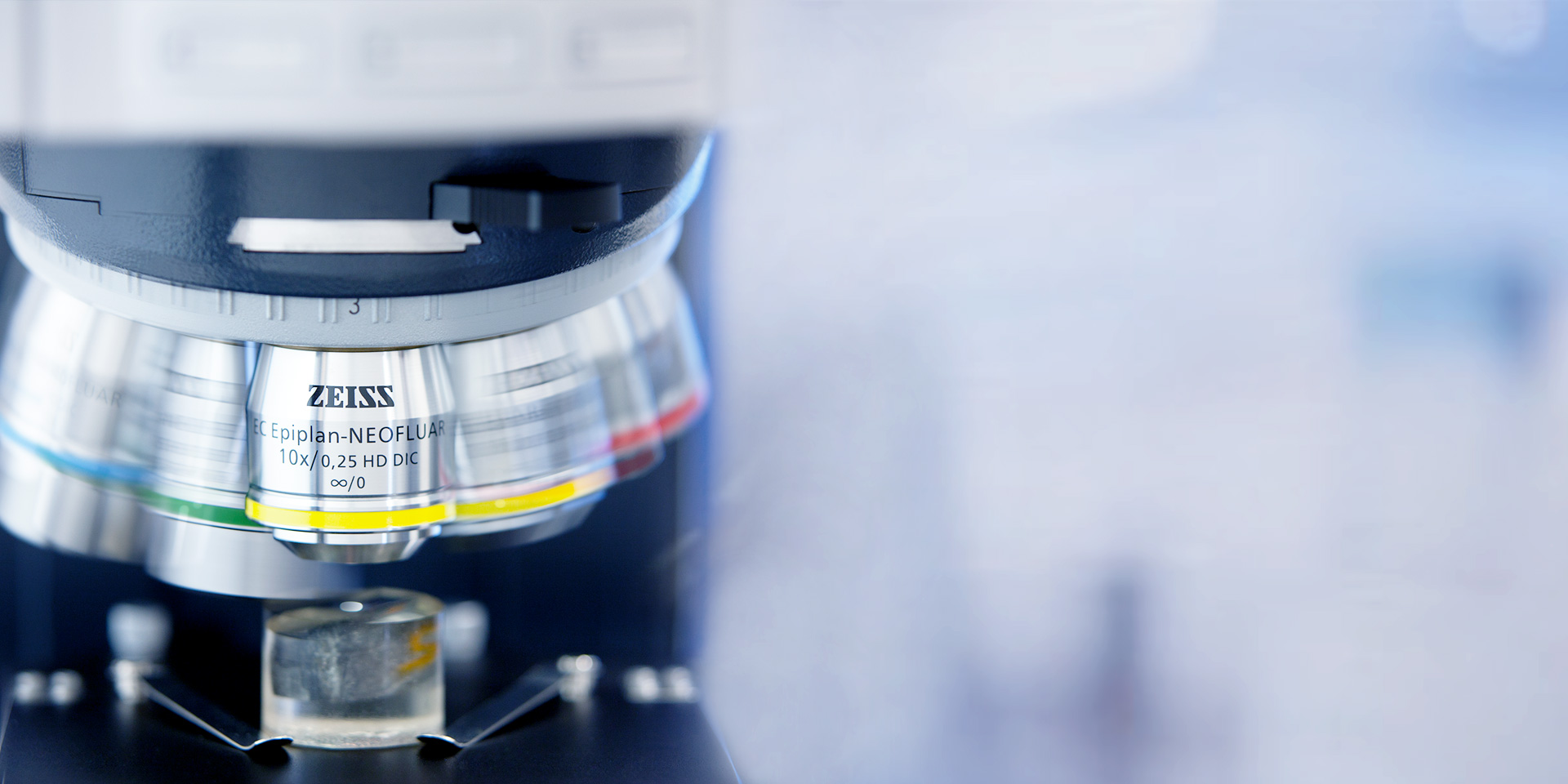

自动组件识别技术值得信赖

由于采用了自动组件识别ACR(Automatic Component Recognition)技术,您可以全程信任显微镜设置。所有电动主机架皆可自动识别物镜。此外,ACR技术还能在全电动Z系列主机中识别反射光模块。Axio Imager可自动登记组件的更换。​



无振动设计确保可靠的长时间成像​

无振动设计确保可靠的长时间成像​

借助Axio Imager出色的稳定性可实现随时间变化的测量和高放大倍率观察。物镜转盘、z轴升降台和载物台设计成一个紧凑式无振动单元,独立于主机架的其余部分。这种称为“stable cell”的结构设计能够创造理想的测量条件,获得高质量的观测结果。

扩展功能令操作更舒适​

扩展功能令操作更舒适​

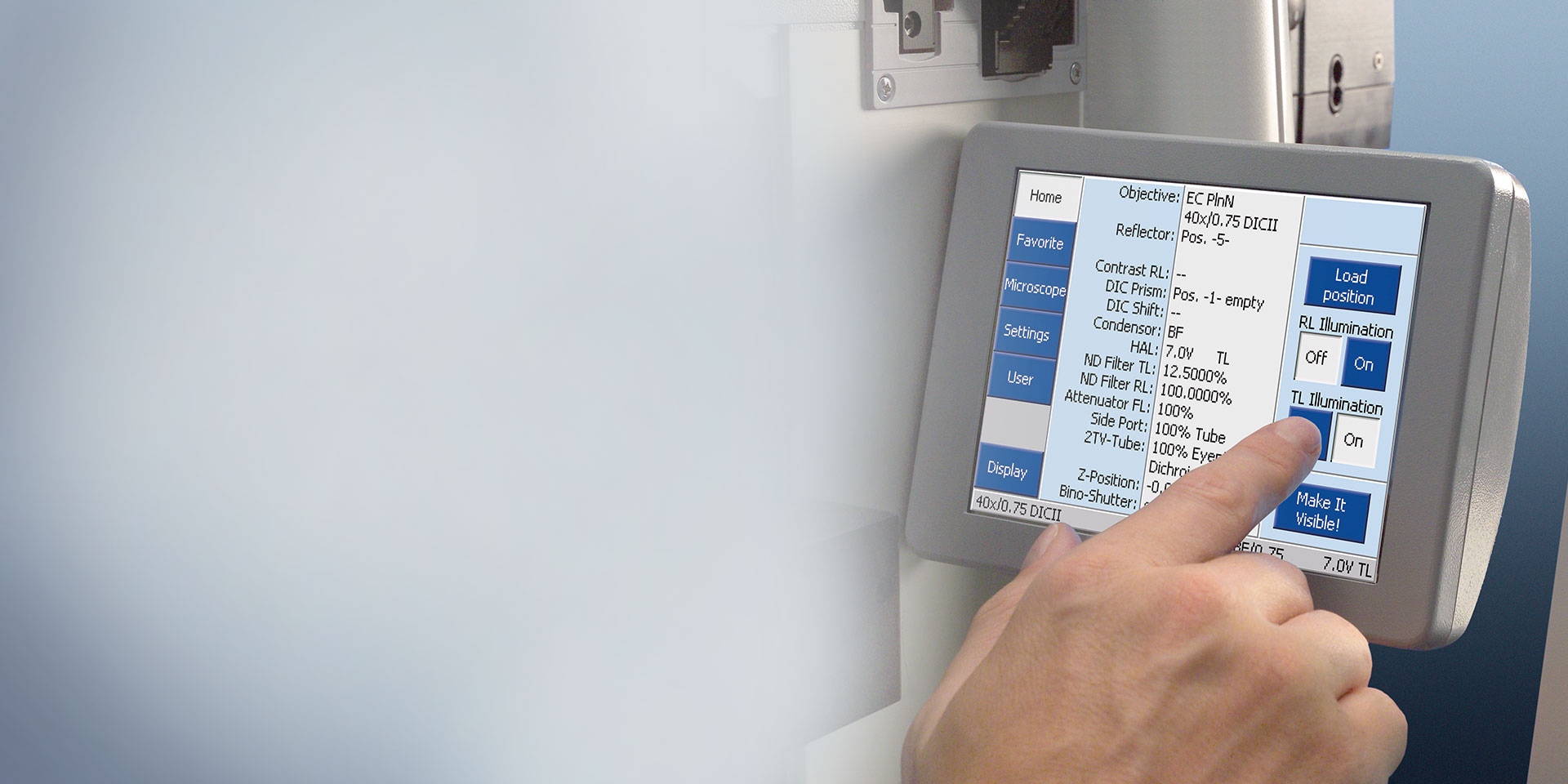

使用触摸屏控制所有电动部件,保存个性化设置并轻松实现一键还原。借助符合人体工程学设计的控件直观操作对焦驱动,或者通过完全独立于主机架的控制面板来驱动系统。衬度和光强管理器可自动选择理想设置,因此能够生成可重复且可靠的结果。

  • 条形橄榄石球粒,透射光,明场。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​
  • 条形橄榄石球粒,反射光,暗场。EC Epiplan-NEOFLUAR 10x/0.25 Pol​
  • 条形橄榄石球粒,透射光,偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​
  • 条形橄榄石球粒,透射光,带有λ波片的偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​
  • 条形橄榄石球粒,反射光,偏光。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol​
  • 条形橄榄石球粒,透射光,明场。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​

    条纹橄榄石球粒​

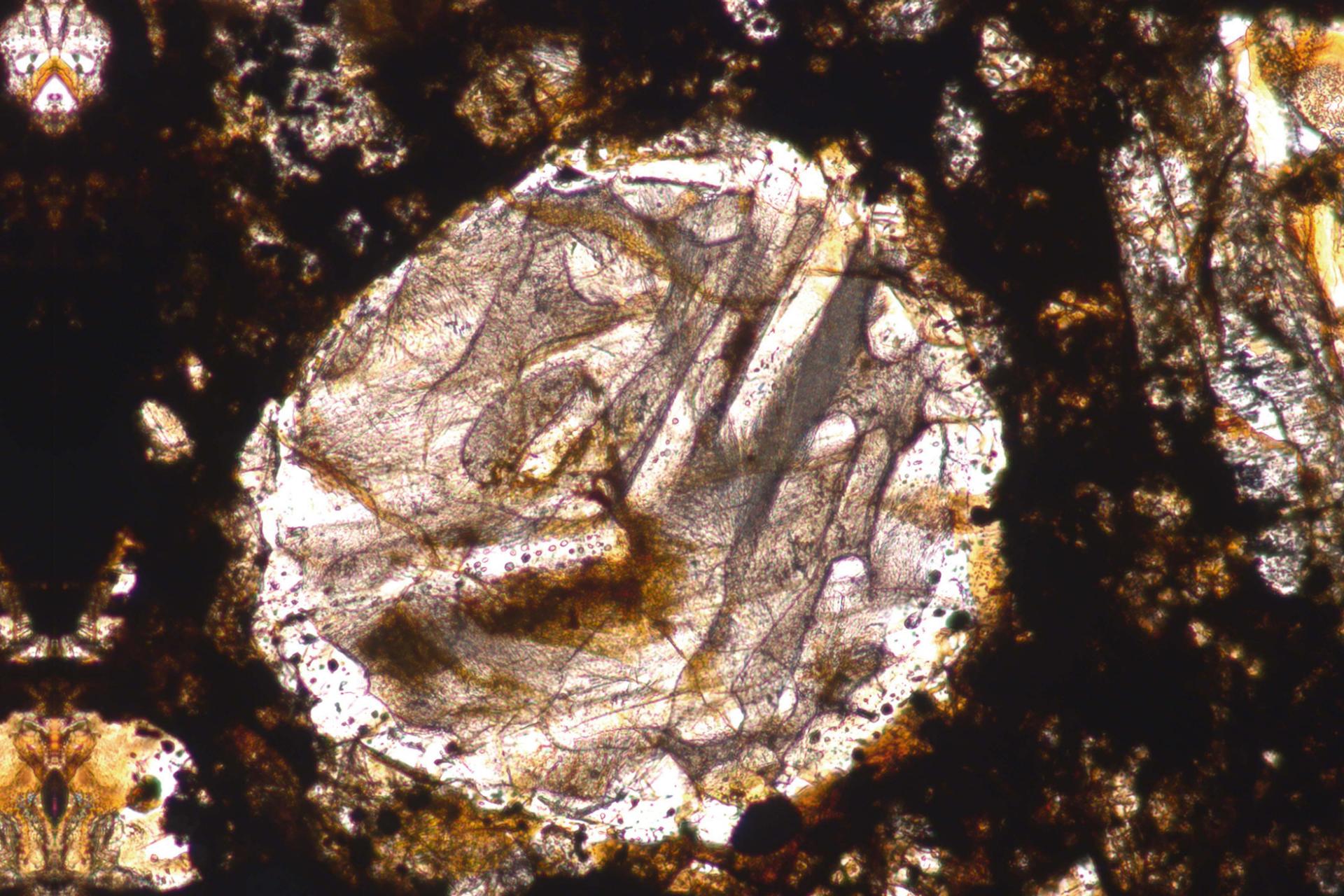

    条形橄榄石球粒,透射光,明场

    透射光 - 明场。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

    透射光 - 明场。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

  • 条形橄榄石球粒,反射光,暗场。EC Epiplan-NEOFLUAR 10x/0.25 Pol​

    条纹橄榄石球粒​

    条形橄榄石球粒,反射光,暗场。EC Epiplan-NEOFLUAR 10x/0.25 Pol​

    反射光 - 暗场。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol​

    反射光 - 暗场。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol

  • 条形橄榄石球粒,透射光,偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​

    条纹橄榄石球粒​

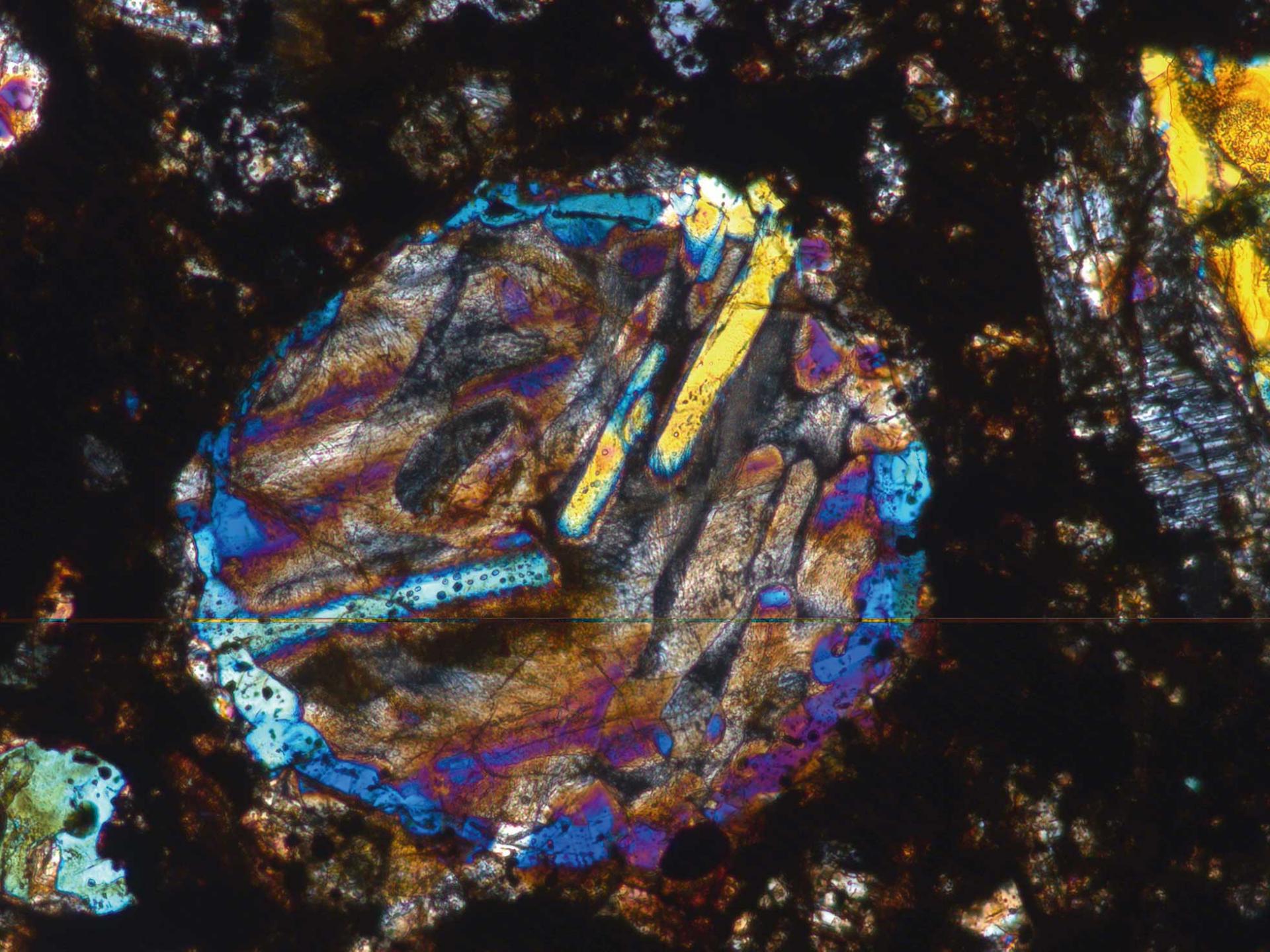

    条形橄榄石球粒,透射光,偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​

    透射光 - 偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

    透射光 - 偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

  • 条形橄榄石球粒,透射光,带有λ波片的偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​

    条纹橄榄石球粒​

    条形橄榄石球粒,透射光,带有λ波片的偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol​

    透射光,带有λ波片的偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

    透射光,带有λ波片的偏光。物镜:EC Plan-NEOFLUAR 10x/0.30 Pol

  • 条形橄榄石球粒,反射光,偏光。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol​

    条纹橄榄石球粒​

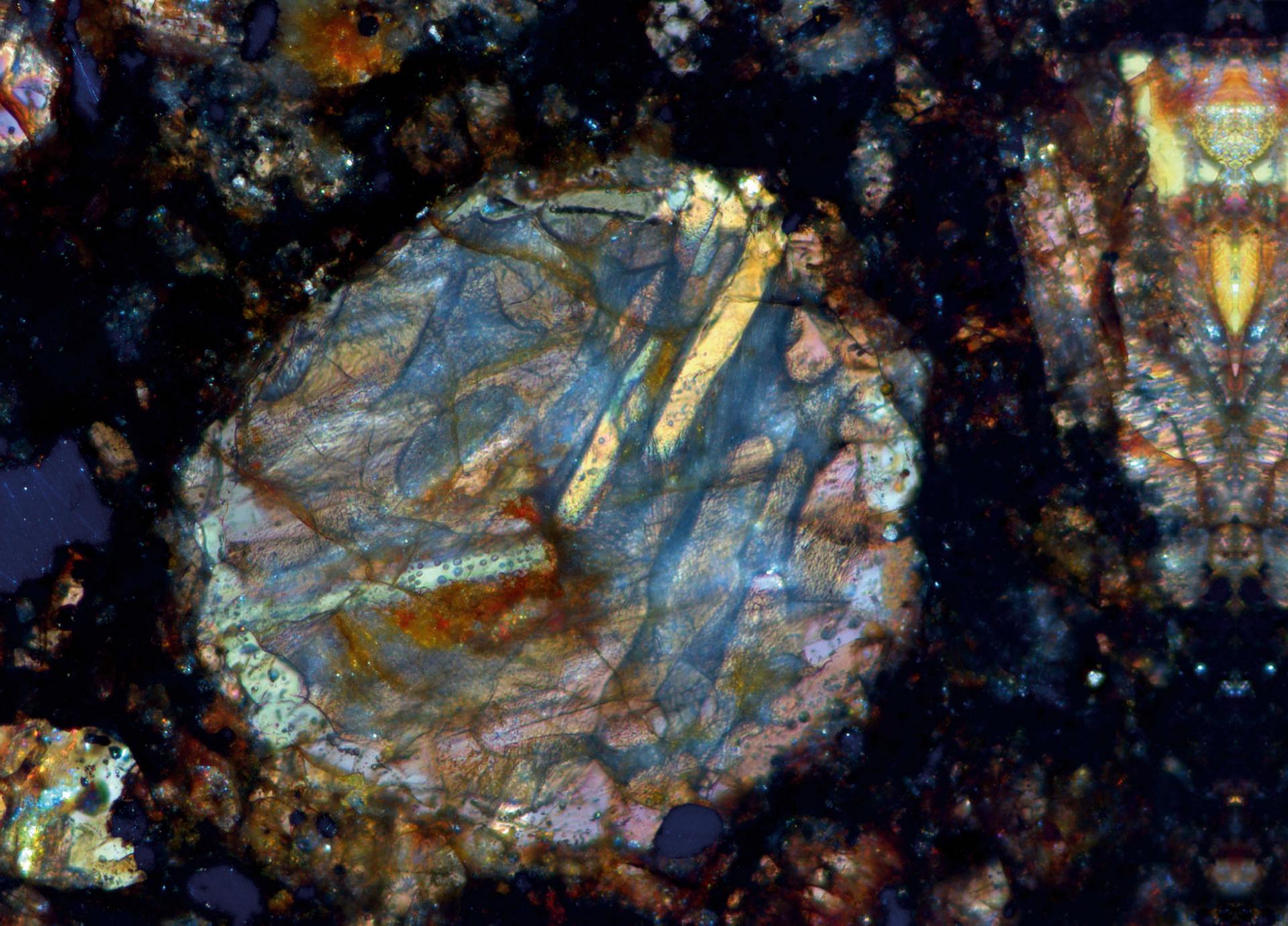

    条形橄榄石球粒,反射光,偏光。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol​

    反射光 - 偏光。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol

    反射光 - 偏光。物镜:EC Epiplan-NEOFLUAR 10x/0.25 Pol

应用

地质学和矿物​

条形橄榄石球粒: 柯立芝陨石样品:由德国美因河畔法兰克福Senckenberg研究博物馆陨石研究部J. Zipfel博士提供



方法

光学各向异性晶体在线偏振光和圆偏振光,正视镜和锥光镜下的行为。

光学各向异性晶体在线偏振光和圆偏振光,正视镜和锥光镜下的行为

光学各向异性晶体在线偏振光和圆偏振光,正视镜和锥光镜下的行为。

光学各向异性晶体在线偏振光和圆偏振光,正视镜和锥光镜下的行为。

光学各向异性晶体在线偏振光和圆偏振光,正视镜和锥光镜下的行为。

快速可靠的锥光镜​

偏光显微镜能够同时采集无畸变和锥光的图像信息。借助特殊设计的偏光镜筒,物体、十字准线和可变光阑同时可见。得益于调节型可变光阑,它也适用于锥光观测范围最小为10 µm的晶体尺寸。预先对中的勃氏镜光学元件可直接开关。因此,在捕捉图像视频时能够快速进行技术切换。 ​

始终如一的测量性能​

● 借助带有360°刻度和0.1°游标尺的旋转、球轴安装式载物台可轻松实现测量(如用于测量矿物的解理角)
● 光程差测定或应变测量

带有固定光程差的补偿器​

● 全波片λ
● 四分之一波片λ / 4
● 全波片λ,可旋转角度+/- 8°
● 有多种光谱补偿器可选,可覆盖从0至30 λ的测量范围

具有可变光程差的补偿器​

● 光楔补偿器 0-4 λ
● 测量补偿器:
   ○ Berek倾斜补偿器0-5 λ
   ○ Berek倾斜补偿器0-30 λ​

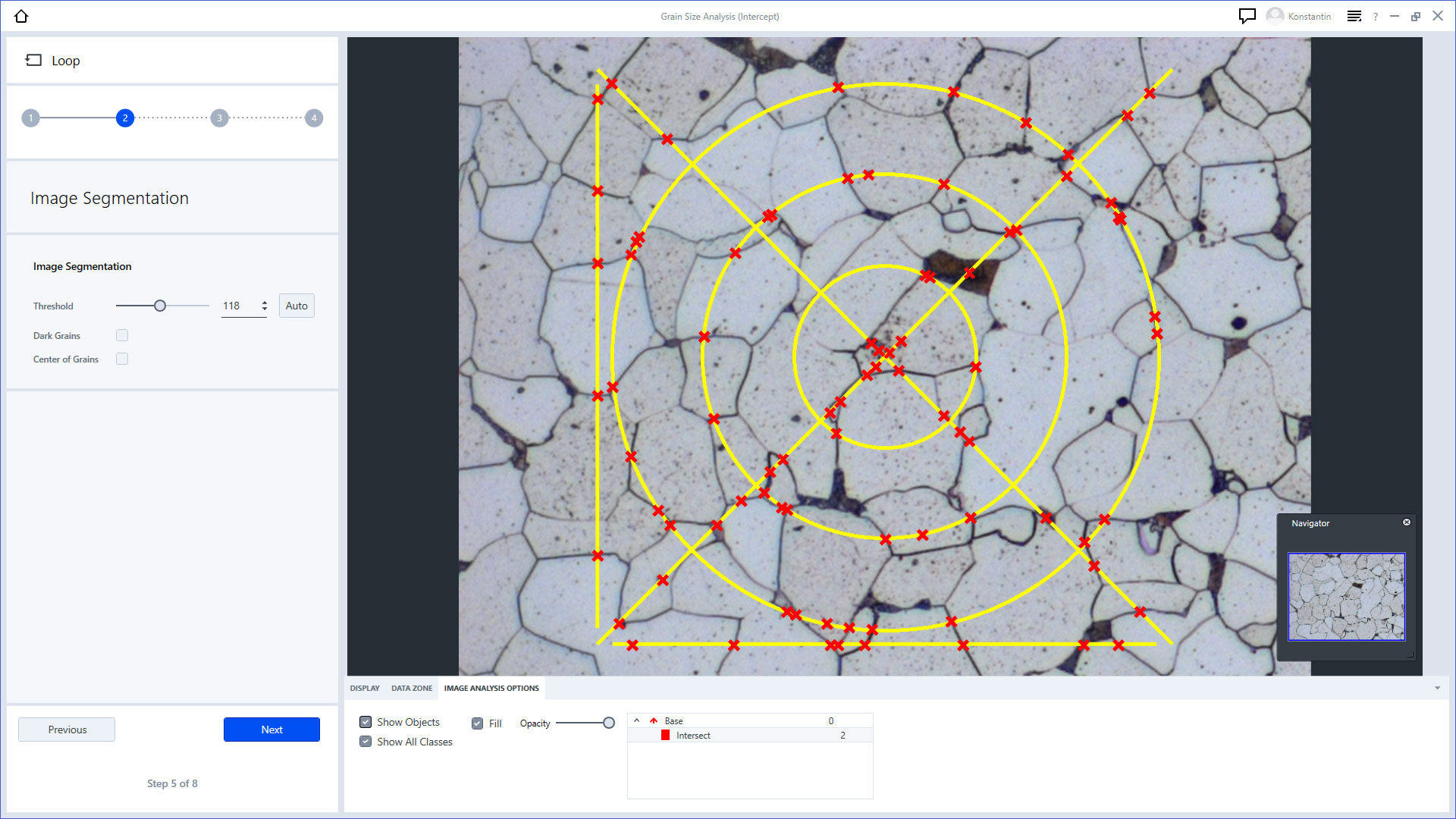

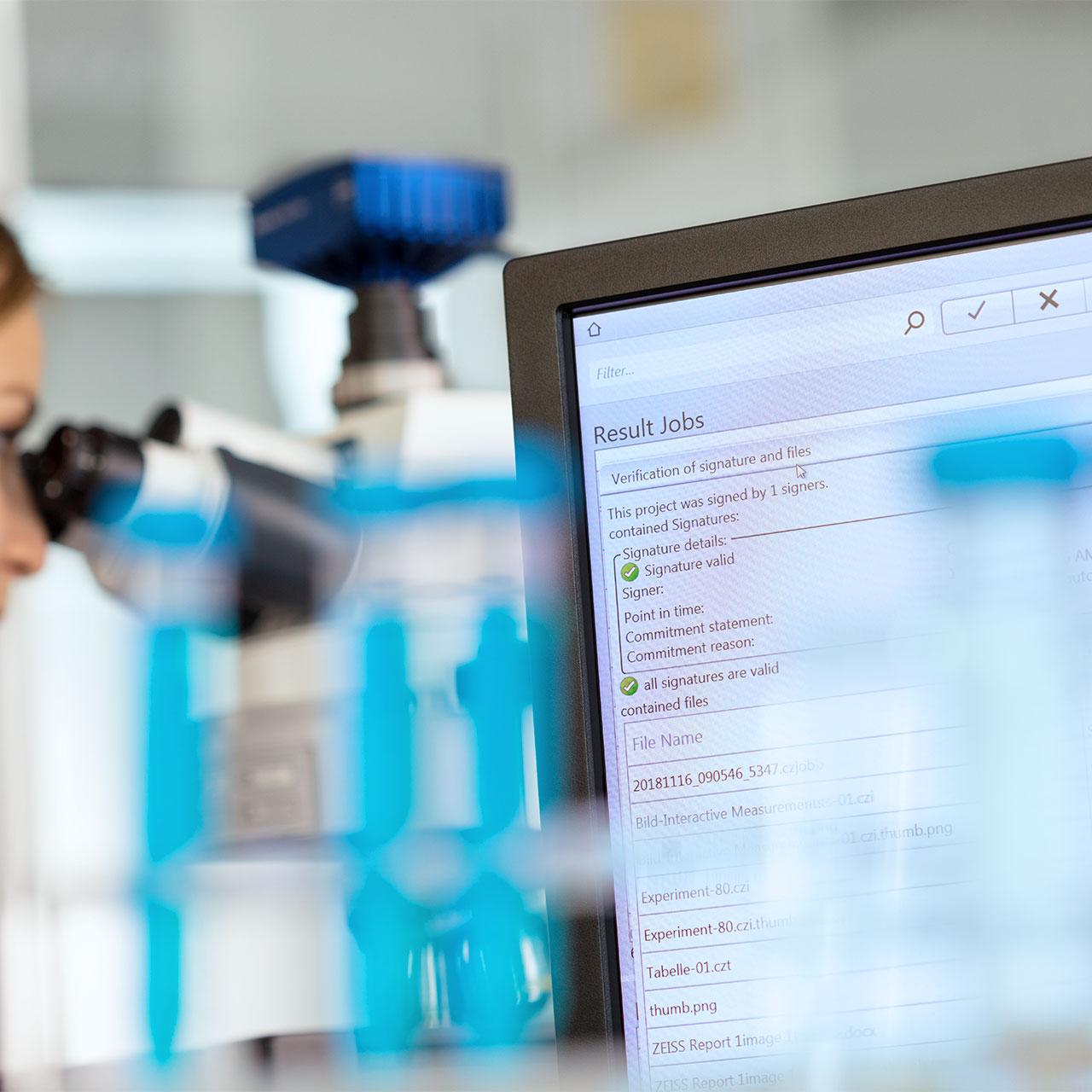

使用蔡司ZEN core软件进行数字分析(如借助晶粒尺寸分析或Particle Analyzer)
使用蔡司ZEN core软件进行数字分析(如借助晶粒尺寸分析或Particle Analyzer)

使用蔡司ZEN core软件进行数字分析(如借助晶粒尺寸分析或Particle Analyzer)

使用蔡司ZEN core软件进行数字分析(如借助晶粒尺寸分析或Particle Analyzer)

热显微技术与数字分析​

Axio Imager还可提供更多方法,例如:​

  • 热显微技术​
  • 使用蔡司ZEN core软件进行数字分析(如借助晶粒尺寸分析或Particle Analyzer)
