Advanced Reconstruction Toolbox
Noch bessere Ergebnisse in der ZEISS RöntgenmikroskopieDie Advanced Reconstruction Toolbox (ART) von ZEISS ist eine einzigartige Plattform, mit der Sie die komplexen Imaging-Herausforderungen in der Röntgenmikroskopie (XRM) angehen. Die ART vereint fortschrittliche KI-Funktionen mit innovativen Workflows und greift dabei auf die profunden Fachkenntnisse des ZEISS XRM-Teams in der Röntgenphysik und den Kundenanwendungen zurück. Diese Lösungen, die sowohl in der Cloud als auch auf Workstations nutzbar sind, unterstützen Sie mit optimiertem Zugriff, Flexibilität und effektivem Datenmanagement für Ihre speziellen Imaging-Anforderungen.
Die ART beruht auf bewährten Algorithmen und zeichnet sich durch Transparenz und Zuverlässigkeit aus. So können Sie sich voll und ganz auf die Resultate verlassen.
ZEISS DeepRecon Pro

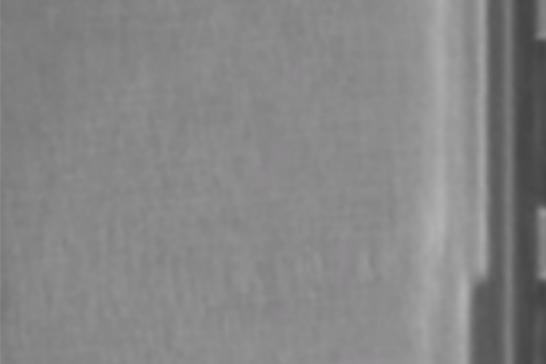

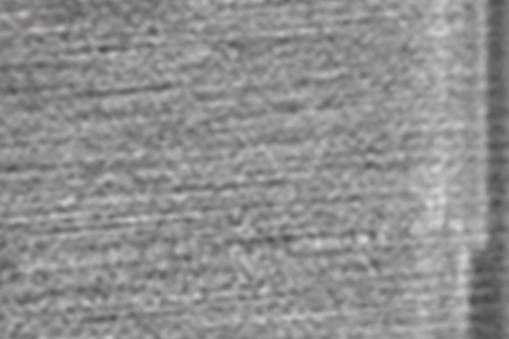

Höherer Durchsatz, verbesserte AbbildungsqualitätZEISS DeepRecon Pro ermöglicht überragende Vorteile in puncto Probendurchsatz und Abbildungsqualität bei einer Vielzahl von Anwendungen. Die mit ZEISS XRM oder microCT erzeugten Big Data und deren verborgene Möglichkeiten können auf einzigartige Weise genutzt werden. Der Einsatz von KI sorgt für signifikante Verbesserungen bei der Geschwindigkeit bzw. Bildqualität. Drei Workflows mit einem Klick – Throughput (TPT), ImageClarity und Image Quality (IQ) – sorgen dafür, dass Sie nicht mehr auf einen Machine-Learning-Experten angewiesen sind.
ZEISS DeepRecon Pro TPT ermöglicht eine bis zu 10-fache Steigerung des Durchsatzes, ohne dabei auf die innovative RaaD-Technologie (Resolution at a Distance) verzichten zu müssen. Alternativ können Sie die Anzahl der Projektionen beibehalten und die Abbildungsqualität weiter erhöhen. Die Standardoption ZEISS DeepRecon Pro ImageClarity bewirkt eine erhebliche Rauschunterdrückung ohne Verlust kleiner Merkmale und liefert damit eine überragende Bildqualität. DeepRecon Pro IQ bietet eine branchenführende Rauschunterdrückung.
ZEISS DeepRecon Pro gehört zum standardmäßigen Lieferumfang einer Hochleistungs-Workstation mit den Plattformen ZEISS VersaXRM 615 und 730. Auch auf ZEISS Röntgenmikroskopen für den Nanobereich ist diese Funktion verfügbar. Bei anderen ZEISS Versa oder microCT Systemen wird die Funktion als Teil der AI Supercharger oder Premium ART Pakete bzw. als Stand-alone-Modul über die Cloud oder Workstation angeboten.
ZEISS DeepScout
Aufnahmen des ganzen Sehfelds – mit höherer Auflösung und besserem DurchsatzZEISS DeepScout optimiert weniger hoch aufgelöste Datensätze mit größerem Sehfeld anhand hochaufgelöster 3D-XRM-Datensätze über moderne neuronale Konvolutions-Netzwerkmodelle. DeepScout verknüpft die Auflösung und den Kontrast über verschiedene Größenordnungen hinweg mittels der einzigartigen XRM-Funktion Scout-and-Zoom und trainiert damit leistungsstarke, hochauflösende Deep-Learning-Modelle für die Bildrekonstruktion.
- Nehmen Sie ein großes Übersichtsbild.
- Lassen Sie den ZEISS DeepScout Rekonstruktionsalgorithmus darüber laufen
- Das Ergebnis ist eine Auflösung, die an die eines Zoom-Scans heranreicht, allerdings über ein viel größeres Sehfeld.
ZEISS DeepScout erzeugt mehrskalige Datensätze mit räumlichen Registrierungen. Diese Daten werden dazu genutzt, neuronale Netzwerke zu trainieren, und um darüber die Rekonstruktion zu verbessern. Mit derartigen neuen, Deep-Learning-gestützten Funktionen schließen wir mehr und mehr die Lücke zwischen Bildern mit großem Sehfeld und Aufnahmen mit hoher Auflösung.
DeepScout ist Teil der AI Supercharger und Premium ART Pakete und wird auch als Stand-alone-Modul über die Cloud oder Workstation angeboten.
DeepScout
FunktionsweiseDie Volumen-Scout-Aufnahme erstreckt sich nun über das komplette Sehfeld Ihrer Probe. Ein ausgewählter, hochauflösender Scan wird zum Trainieren des gesamten Modells herangezogen. So erhalten Sie ein über das gesamte Sehfeld hochaufgelöstes Bild. Dieser revolutionäre Einsatz von künstlicher Intelligenz ermöglicht die Visualisierung feinster Strukturen in großen Sehfeldern in bislang unerreichter Geschwindigkeit.
Gehäuse eines Smartphones, aufgenommen mit DeepScout
Erstellen Sie einen Scan mit großem Sehfeld, einen High-Res-Scan für das Modelltraining und eine hochauflösende Rekonstruktion zum LFOV.Materials Aware Reconstruction Solution (MARS)

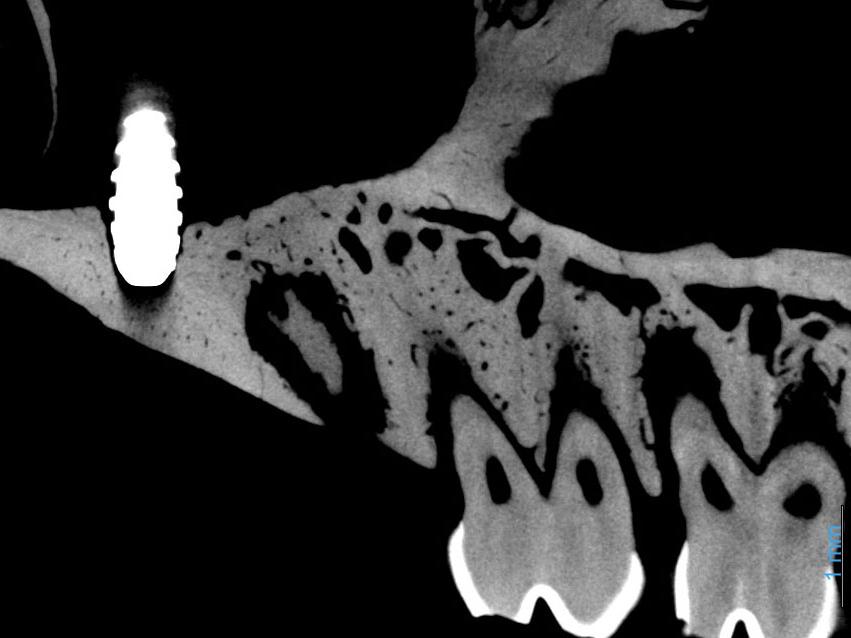

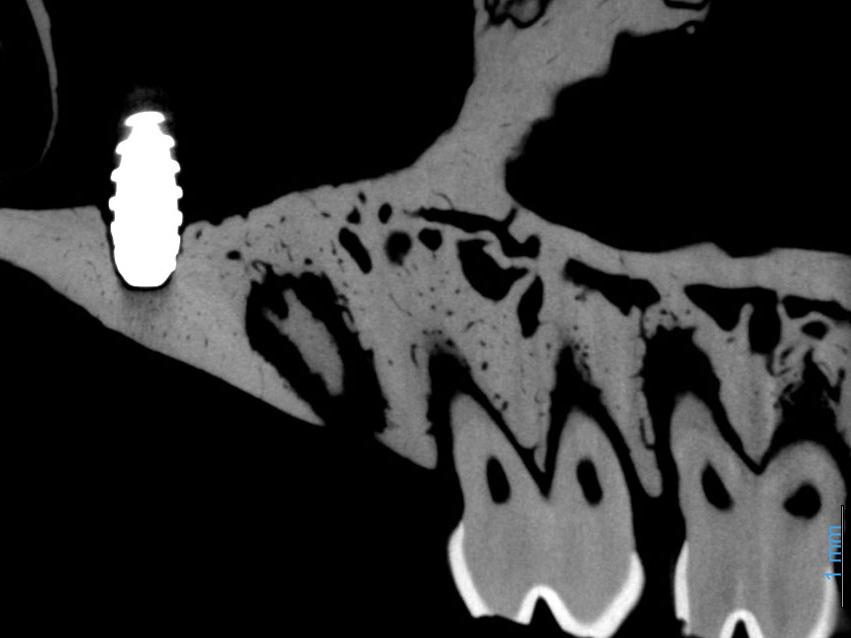

Herausragende Bildqualität bei stark attenuierenden ProbenMARS ist ein Rekonstruktionsalgorithmus, der die einzelnen Komponenten einer Rekonstruktion berücksichtigt. Die unterschiedlichen Röntgenstrahlenergien, die durch das Imaging mit einer polychromatischen Röntgenquelle erzeugt werden, sind eine große Herausforderung bei der röntgenmikroskopischen Rekonstruktion im Labor, denn dabei entsteht das Phänomen der Strahlaufhärtung. Dieser Effekt ist besonders problematisch bei der Abbildung von sehr dichtem Material, das in weniger dichtes Material eingebettet ist. MARS gibt dem Rekonstruktionssystem vor, wie die Artefakte extremer Strahlaufhärtung in den Bereichen zwischen sehr dichten Objekten zu kompensieren sind. Das ist beispielsweise bei Anwendungen wie Biomaterialien wichtig, bei denen Implantate neben Knochen oder Gewebe visualisiert werden sollen. Oder auch bei elektronischen Anwendungen, wenn auf einer Leiterplatte extrem dichte Lotkugeln neben weniger dichten Materialien angeordnet sind und so starke Artefakte verursachen. Mit MARS werden diese Effekte bei der Rekonstruktion Ihrer Bilder kompensiert.
MARS ist Teil des Artifact Reduction Pakets.

Pharmazeutische Probe, bestehend aus großen Lactose-Partikeln als Trägermaterial und kleineren Partikeln (< 1 µm) aktiver pharmazeutischer Inhaltsstoffe (API). Linkes Bild: FDK-Standardrekonstruktion; rechtes Bild: Rekonstruktion mit PhaseEvolve. Die Histogramme zeigen die Intensitätsverteilungen in den Bildern. Links gehen alle Phasen ineinander über, was die Segmentierung des Bilds erschwert. Auf der rechten Seite mit PhaseEvolve zeigt das Histogramm deutlich differenzierte Phasen mit zwei Spitzen. Probe mit freundlicher Genehmigung der University of Manchester, UK.
PhaseEvolve

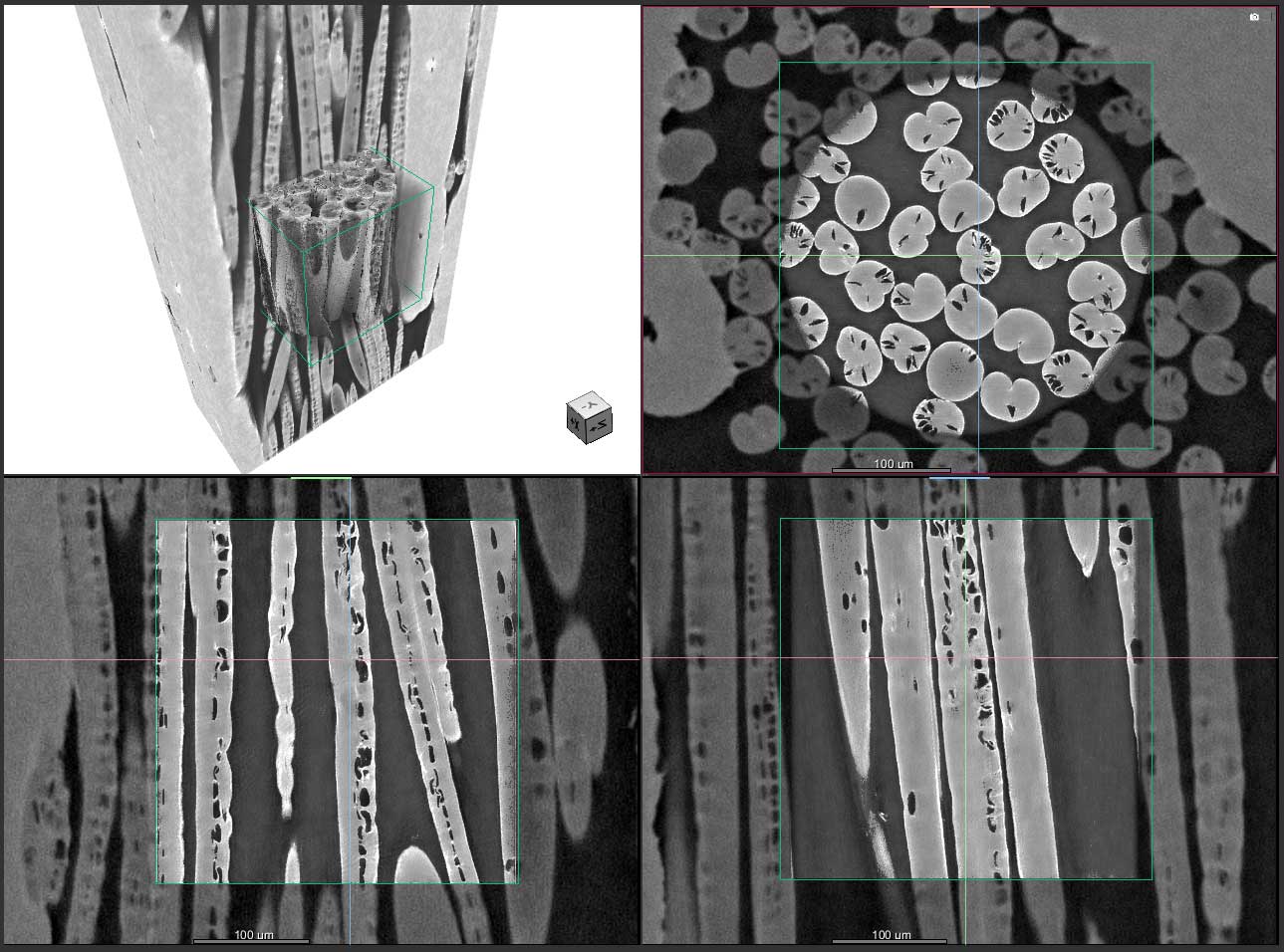

Höherer Bildkontrast und bessere SegmentierungsergebnisseZEISS PhaseEvolve ist ein patentierter (US11645792B2) Rekonstruktionsalgorithmus zur Verbesserung des Bildkontrasts in der Nachbearbeitung. Dazu wird der Materialkontrast sichtbar gemacht. Dieser Kontrast wird oft durch Phaseneffekte in Proben mit niedriger bis mittlerer Dichte oder in Datensätzen mit hoher Auflösung überlagert und ist ein inhärentes Merkmal der Röntgenmikroskopie. Auf diese Weise nehmen Sie präzisere quantitative Analysen mit deutlicherem Kontrast und besserer Segmentierung der Ergebnisse vor.
PhaseEvolve ist Teil des Artifact Reduction Pakets und in der Cloud verfügbar.
ZEISS OptiRecon

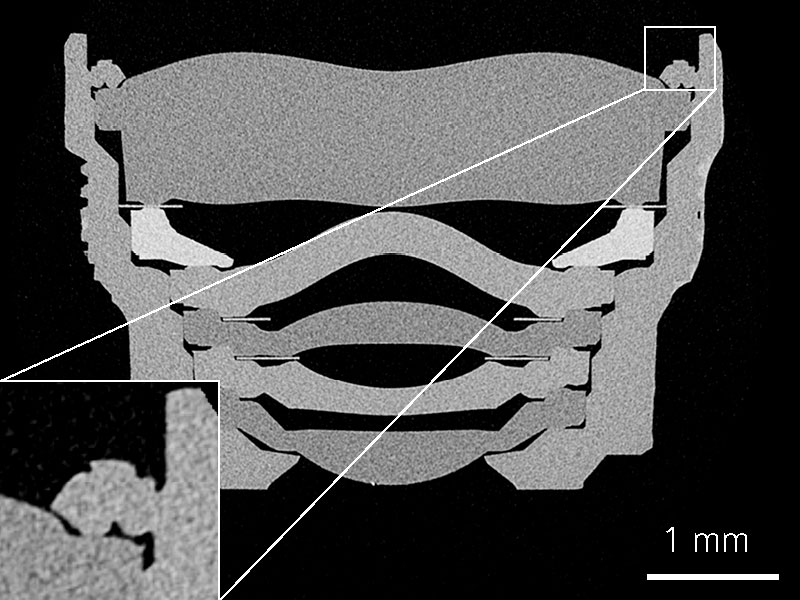

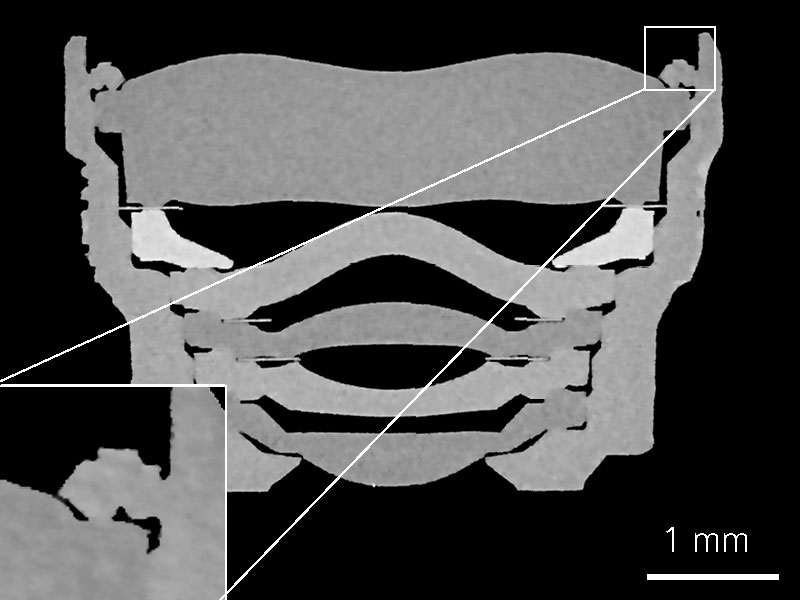

Die Lösung für die schnelle und effiziente iterative RekonstruktionZEISS OptiRecon ist eine schnelle und effiziente algorithmusbasierte Technologie, die Ihnen die iterative Rekonstruktion direkt auf dem Desktop ermöglicht. Sie ermöglicht einen bis zu 4-fach schnelleren Scanvorgang oder eine verbesserte Abbildungsqualität bei vergleichbarer Geschwindigkeit. Mit dieser wirtschaftlichen Lösung erzielen Sie überragende Tomografien von Teilbereichen im Inneren der Probe sowie einen hohen Durchsatz für die verschiedensten Probenklassen.
OptiRecon ist Teil der Recon und Premium ART Pakete und ist auch als Stand-alone-Modul verfügbar.
Architektur: Flexibilität trifft auf Zugänglichkeit
Die ZEISS Advanced Reconstruction Toolbox optimiert Ihre Röntgenrekonstruktionsergebnisse und ist dabei so konzipiert, dass sie gleichzeitig einfach bedienbar ist.
(a) Standardrekonstruktion; (b) Rekonstruktion mit DeepRecon Pro ImageClarity; (c) Test: Rauschen mit korrektem Modell entfernt; (d) Merkmale entfernt: ein falsches Modell wurde ausgewählt.
Image Difference-Feature
Mit ZEISS Image Difference sehen Sie genau, was die Modelle mit Ihren rekonstruierten Bildern tun würden. Durch die Möglichkeit, das Modell vorab zu prüfen, können Sie darauf vertrauen, dass das Trainingsmodell nur das Rauschen unterdrückt und keine Merkmale entfernt.

(Links) DeepScout ohne ROI-Training; (Mitte) DeepScout mit ROI-Training: Halo entfernt; (rechts) auch innere Streifenartefakte entfernt
ROI-Training
Das ROI-Training von Modellen für ZEISS DeepRecon Pro und ZEISS DeepScout legt den Schwerpunkt auf die wichtigsten von Ihnen ausgewählten Daten, um Verfälschungen aus dem gescannten Volumen zu entfernen und die Leistungsfähigkeit zu verbessern. Das ROI-Training ist von Vorteil, wenn es darum geht, den Kontrast zu erhöhen und Artefakte zu entfernen. Gleichzeitig kann es den Zeitaufwand für das Training Ihrer Modelle reduzieren.


Bedienoberfläche der Modelldatenbank. Durchsuchbare, sortierbare Informationen zu jedem Modell
Bedienoberfläche der Modelldatenbank. Durchsuchbare, sortierbare Informationen zu jedem Modell
Immer den Überblick behalten
Modelldatenverwaltung
Die Anzahl der Modelle, die Sie entwickeln, kann im Laufe der Zeit schnell zunehmen. In der Modelldatenbank haben Sie die Möglichkeit, Ihre gespeicherten Modelle zu verwalten. Hier finden Sie eine Liste aller verfügbaren Modelle, die sich mühelos durchsuchen und sortieren lässt. Die Modelle können in ZIP-Dateien exportiert und aus ZIP-Dateien importiert werden. Das vereinfacht die gemeinsame Nutzung trainierter Modelle auf verschiedenen ART-Clients.
Rekonstruktionsserver-Status
Mit dieser Funktion behalten Sie mühelos den Status der Job-Warteschlange auf dem Rekonstruktionsserver auf mehreren vernetzten Clients im Auge, damit es gar nicht erst zu Staus und Störungen in den Durchläufen kommt.
DeepRecon Pro
|
DeepScout
|
PhaseEvolve
|
MARS
|
OptiRecon
|
|
---|---|---|---|---|---|
Systeme |
|||||
Versa |
■ |
■ |
■ |
■ |
■ |
Context, Crystal CT |
■ |
■ |
■ |
■ |
■ |
Ultra |
■ |
|
|
|
|
Leistungsstarke Workstation mit unbefristeten und/oder zeitgebundenen Lizenzen |
■ |
■ |
■ |
■ |
■ |
Cloud, ausschließlich mit Jahreslizenzen |
■ |
■ |
■ |
|
|
Pakete |
|||||
AI Supercharger |
■ |
■ |
|
|
|
Artifact Reduction |
|
|
■ |
■ |
|
Recon Paket |
■ |
|
|
|
■ |
Premium ART |
■ |
■ |
■ |
■ |
■ |
Stand-alone-Module |
■ |
■ |
|
|
■ |
* DeepRecon Pro mit einer 2-Jahres-Lizenz ist automatisch im Lieferumfang von VersaXRM 730 und 615 enthalten; ein Upgrade auf eine Dauerlizenz ist möglich

Zustandslose Prozesse für maximale Datensicherheit
Ihre Erkenntnisse beruhen auf Ihren Daten – und deswegen liegt die Kontrolle Ihrer Daten ganz bei Ihnen. Sie als Nutzer haben die volle Kontrolle darüber, ob und mit welchen Fachkollegen oder Mitarbeitenden Sie Ihre Daten, Ergebnisse und Trainingsmodelle teilen. Dabei sind Ihre Daten sowohl während der Verarbeitung als auch bei der Übertragung geschützt. Denn das Grundprinzip des Datenschutzes bei ZEISS lautet, dass Ihre Daten nur Ihnen gehören. Alle Daten, die Sie und Ihre Organisation hochladen, bleiben in Ihrem alleinigen Besitz. Die Vertraulichkeit Ihrer Daten hat für uns oberste Priorität. So brauchen Sie sich keine Sorgen zu machen, wohin Ihre Daten gesendet und wie sie verarbeitet werden.
